Bezdotykowy pomiar temperatury ciała za pomocą kamer Dahua
Dostawca inteligentnych rozwiązań i usług IoT Dahua Technology był jednym z pierwszych uczestników zapobiegania i kontroli chorób wirusowych w Azji. Termiczne rozwiązanie do pomiaru temperatury ciała Dahua to kompletny system monitorowania i rejestrowania temperatury ciała człowieka, wykorzystywany do wieloosobowego, bezkontaktowego oraz automatycznego pomiaru temperatury, zapewniającego dokładne i szybkie rejestrowanie danych w ruchliwym otoczeniu. W czasach obecnej pandemii koronawirusa (COVID-19), system ten można szybko i łatwo wdrożyć w ruchliwych obiektach, takich jak wejścia na lotniska, dworce kolejowe, szpitale, czy magazyny. Systemy mierzące temperaturę minimalizują rozprzestrzenianie się wirusa. Pierwszym miejscem, w którym wykorzystano ten system był Wuhan, stopniowo kolejne miasta w Chinach wdrażały innowacyjne rozwiązanie.
System do pomiaru temperatury ciała składa się z elementów takich jak:
1) Inteligentny serwer nadzoru wideo Dahua DHI-IVSS7X oraz sieciowa kamera termowizyjna DH-TPC-BF3221-T.
2) Moduł Black Body, który umożliwia kalibrację urządzenia do dokładnego pomiaru temperatury w zakresie +/-0.3 stopnia Celsjusza.
3) Dedykowane akcesoria: Zasilacz do kamery, dwa statywy i adaptery do montażu kamery.
4) Monitor: Szeroki wybór od podstawowego monitora 22" 1080p do szeregu plastikowych monitorów 4K od 27" do 55" i szeregu metalowych monitorów przemysłowych 4K z opcjami ekranu 49" i 55".
Do obsługi systemu dedykowane jest oprogramowanie DSS Pro, które posiada intuicyjny interfejs użytkownika. Program umożliwia m.in. monitoring na żywo, inteligentne wyszukiwanie i ułatwia zarządzanie.
Poniżej prezentujemy film od producenta Dahua, który przedstawia działanie systemu.
Systemy do mierzenia temperatury ciała od producentów BCS i Hikvision
Dzięki zaawansowanym funkcjom i algorytmom kamery termowizyjne Hikvision, jak i BCS także mogą wykrywać podniesioną temperaturę ciała w poruszających się tłumach, z identyczną dokładnością do ± 0,3°C.
Główne zalety:
- Jedna sekunda na zmierzenie temperatury u danej osoby
- Wykrywanie i pomiar wielu osób jednocześnie
- Pomiar bezkontaktowy w celu uniknięcia kontaktu fizycznego
- Natychmiastowy alarm w celu powiadomienia odpowiednich osób o podwyższonej temperaturze ciała
- Inteligentne wykrywanie AI w celu zmniejszenia liczby fałszywych alarmów pochodzących z innych źródeł ciepła
BCS oferuje kompletny zestaw składający się z kamery termicznej BCS-TIP5220807-IR-TTW, modułu Black Body (wzorzec temperatury), rejestratora inteligentnego NVR BCS-IVS12808-Ai oraz niezbędnych akcesoriów: dwóch statywów i adapterów montażowych. W cenę zestawu wliczona jest także licencja Ai na jeden kanał wspierająca działanie systemu.
Z kolei Hikvision daje do wyboru trzy warianty zestawów pomiarowych. Pierwszym z nich jest kamera kopułkowa lub tubowa wyposażona w funkcję wykrywania AI, która redukuje fałszywe alarmy spowodowane przez inne źródła ciepła. Dokładność pomiaru w tym rozwiązaniu to ±0.5°C. Drugi wariant został wzbogacony o kalibrator Black Body w celu zwiększenia dokładności od ±0,5°C do ±0,3°C. Ostatnie rozwiązanie to podręczna kamera wyposażona w Wi-Fi. Dzięki modułowi Wi-Fi urządzenie można podłączyć do komputera lub smartfona. Posiada również wbudowany głośnik do alarmu dźwiękowego. Błąd pomiaru podobny jak w pierwszym wariancie ±0,5°C. Wszystkie zestawy wymagają oprogramowania iVMS-4200 do sprawnego zarządzania.

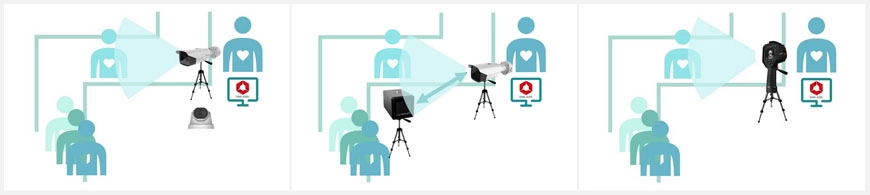

Rys. 1 Warianty rozwiązań do mierzenia temperatury marki Hikvision
Lepiej jest zapobiegać niż leczyć, a technologia, którą oferują nam producenci systemów wizyjnych ułatwi wczesne wykrywanie zagrożeń. Oczywiście należy pamiętać, że kamery nie diagnozują chorób, a jedynie wykrywają podwyższoną temperaturę ciała. Systemy tego typu zostały już wdrożone w celu zwalczania obecnego wybuchu SARS-CoV-2 i działają w wielu lokalizacjach na całym świecie.
W przypadku pytań zapraszamy do kontaktu z naszymi doradcami, którzy pomogą rozwiać wszelkie wątpliwości.
BCS-TIP4220807-IR-TTW BCS Line kamera dualna IP z pomiarem temperatury 2Mpx IR 40m WDR
BCS-TIP4220807-IR-TTW
- Rodzaj przetwornika termowizyjnego: Uncooled VOx Microbolometer,
- Rodzaj przetwornika standardowego: 2Mpx CMOS,
- Rozdzielczość: 256x192,
- Ogniskowa obiektywu termowizyjnego: 7mm, kąt widzenia H: 24° V: 18°,
- Ogniskowa obiektywu standardowego: 8mm, kąt widzenia H: 40° V: 22°,
- Czułość termiczna: <50mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 50m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 128GB,
- Klasa szczelności: IP67,
- Zasilanie: DC 12V, PoE.
- Wzorzec temperatury,
- Zwiększa dokładność wyników pomiaru do ± 0.1 °C,
- Efektywna emisyjność: 0.97 ± 0.02,
- Zakres temperatury: 5°C do 50°C,
- Zasilanie: AC 100~240V, 20W.
- Wzornik temperatury,
- Zwiększa dokładność wyników.
BCS-V-TI432IR5-TTW-15 BCS View kamera dwuprzetwornikowa IP z pomiarem temperatury 4Mpx IR 50m WDR
BCS-V-TI432IR5-TTW-15
- Rodzaj przetwornika termowizyjnego: Niechłodzony VOx Mikrobolometryczny,
- Rodzaj przetwornika standardowego: 4Mpx CMOS,
- Rozdzielczość: 384x288,
- Ogniskowa obiektywu termowizyjnego: 15mm, kąt widzenia H: 24.5° V: 18.5°,
- Ogniskowa obiektywu standardowego: 6mm, kąt widzenia H: 51.7° V: 28°,
- Czułość termiczna: <40mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 50m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 256GB,
- Klasa szczelności: IP66,
- Zasilanie: DC 12V, AC 24V, PoE.
BCS-V-TI432IR5-TTW-13 BCS View kamera dwuprzetwornikowa IP z pomiarem temperatury 4Mpx IR 50m WDR
BCS-V-TI432IR5-TTW-13
- Rodzaj przetwornika termowizyjnego: Niechłodzony VOx Mikrobolometryczny,
- Rodzaj przetwornika standardowego: 4Mpx CMOS,
- Rozdzielczość: 384x288,
- Ogniskowa obiektywu termowizyjnego: 13mm, kąt widzenia H: 28.8° V: 21.6°,
- Ogniskowa obiektywu standardowego: 6mm, kąt widzenia H: 51.7° V: 28°,
- Czułość termiczna: <40mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 50m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 256GB,
- Klasa szczelności: IP66,
- Zasilanie: DC 12V, AC 24V, PoE.
BCS-V-TI432IR5-TTW-10 BCS View kamera dwuprzetwornikowa IP z pomiarem temperatury 4Mpx IR 50m WDR
BCS-V-TI432IR5-TTW-10
- Rodzaj przetwornika termowizyjnego: Niechłodzony VOx Mikrobolometryczny,
- Rodzaj przetwornika standardowego: 4Mpx CMOS,
- Rozdzielczość: 384x288,
- Ogniskowa obiektywu termowizyjnego: 9.7mm, kąt widzenia H: 37.5° V: 28.5°,
- Ogniskowa obiektywu standardowego: 4mm, kąt widzenia H: 84° V: 44.8°,
- Czułość termiczna: <40mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 50m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 256GB,
- Klasa szczelności: IP66,
- Zasilanie: DC 12V, AC 24V, PoE.
BCS-V-TI432IR4-TTW-6 BCS View kamera dwuprzetwornikowa IP z pomiarem temperatury 4Mpx IR 40m WDR
BCS-V-TI432IR4-TTW-6
- Rodzaj przetwornika termowizyjnego: Niechłodzony VOx Mikrobolometryczny,
- Rodzaj przetwornika standardowego: 4Mpx CMOS,
- Rozdzielczość: 160x120,
- Ogniskowa obiektywu termowizyjnego: 6.2mm, kąt widzenia H: 25° V: 18.7°,
- Ogniskowa obiektywu standardowego: 8mm, kąt widzenia H: 39.42° V: 22.14°,
- Czułość termiczna: <40mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 40m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 256GB,
- Klasa szczelności: IP66,
- Zasilanie: DC 12V, PoE.
BCS-V-EI432IR1-TTW-6 BCS View kamera dwuprzetwornikowa IP z pomiarem temperatury 4Mpx IR 15m WDR
BCS-V-EI432IR1-TTW-6
- Rodzaj przetwornika termowizyjnego: Niechłodzony VOx Mikrobolometryczny,
- Rodzaj przetwornika standardowego: 4Mpx CMOS,
- Rozdzielczość: 160x120,
- Ogniskowa obiektywu termowizyjnego: 6.2mm, kąt widzenia H: 25° V: 18.7°,
- Ogniskowa obiektywu standardowego: 8mm, kąt widzenia H: 39.42° V: 22.14°,
- Czułość termiczna: <40mK,
- Zakres spektralny: 8~14um,
- Zasięg promiennika IR: Do 15m,
- Wejście/wyjście audio: 1/1,
- Wejście/wyjście alarmu: 2/2,
- Slot kart pamięci: MicroSD do 256GB,
- Klasa szczelności: IP66,
- Zasilanie: DC 12V, PoE.
BCS-TIP5220807-IR-TTW BCS Pro zestaw do pomiaru temperatury ciała
BCS-TIP5220807-IR-TTW
Kamera termiczna:
- Przetwornik: Niechłodzony sensor mikrobolometryczny z aktywnym materiałem pochłaniającym w postaci tlenku wanadu VOx,
- Obiektyw stały: 7mm,
- Kąt widzenia: H:24° V:18°,
- Czułość termalna: <50mK@F/1.1,
- Charakterystyka widmowa: 8~14um,
- Funkcje: ROI, AGC, FFC, 3DNR, Defog, BLC, HLC, WDR,
- Pomiar temperatury: 30°C~45°C,
- Błąd pomiaru: Maks. (±1°C, ±1%) Po skalibrowaniu (±0.3°C, ±0.3%).
Kamera wizyjna:
- Przetwornik: 1/2.8" 2Mpx,
- Obiektyw stały: 8mm,
- Kąt widzenia: H:40° V:22°,
- Czułość: Kolor: 0.002Lux, B/W: 0.0002Lux, IR Wł.: 0Lux,
- Funkcje: ROI, AGC, FFC, 3DNR, Defog, BLC, HLC, WDR,
- Slot kart pamięci: MicroSD do 128GB,
- Zasilanie: DC12V/ PoE(802.3af).
Rejestrator (opcjonalnie):
- Ilość kanałów: 128,
- Rozdzielczość: 12Mpx,
- Przepływność: Przychodząca: 400Mbps, Nagrywanie: 320Mbps, Wychodząca: 96Mbps,
- Wejścia/wyjścia audio: 1/2,
- Wejścia/wyjścia alarm: 16/8,
- Obsługa dysków twardych: 8x SATA 3.0 (maks. 10TB na każdy dysk)
- RAID: 0/1/5/6/10,
- Interfejs sieciowy: 4× RJ-45 10/100/1000Mbps,
- Inne interfejsy: 1xeSATA, 4x USB,
- Funkcje inteligentne,
- Zasilanie: 100V AC–240V AC.
