K-3 2E Satel czujka magnetyczna

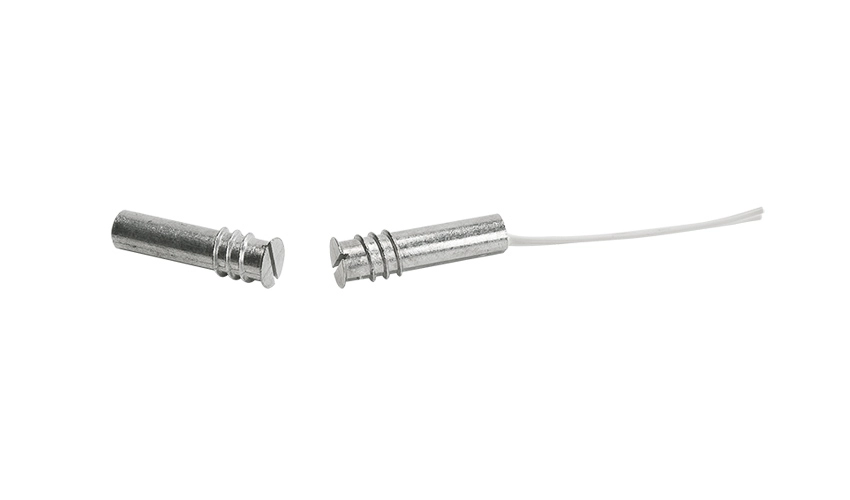

Czujka magnetyczna model K-3 2E marki Satel.

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka K-3 2E przeznaczona jest do montażu wpuszczanego, tzn. jej elementy umieszcza się, wkręcając ich aluminiowe obudowy w odpowiednio przygotowanych otwory w drewnie lub tworzywie sztucznym np. futryny czy ramy okiennej. K-3 2E składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu, które powinny stykać się czołowo. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Umożliwiają one centrali alarmowej wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.

K-3 2E jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.

Charakterystyka

• Typ czujki: magnetyczna,
• Do montażu wpuszczanego,
• Rezystory: 1,1 kΩ,
• Konfiguracja: 2EOL/NC,
• Obudowa: aluminium.
