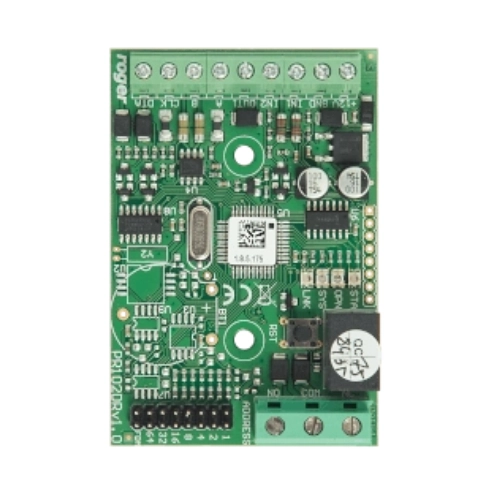

MCX102-BRD Roger ekspander linii WE/WY 1 przejścia do systemu RACS 5

Ekspander we/wy model MCX102-BRD dedykowany do obsługi 1 przejścia w systemie RACS 5 marki Roger.

Ekspander udostępnia dwie linie wejściowe typu NO/NC, jedno wyjście przekaźnikowe oraz jedno wyjście tranzystorowe. Wyjście przekaźnikowe posiada styk zwierny oraz rozwierny. Wyjścia mogą być w stanie spoczynkowym wyłączone (tzw. Polaryzacja normalna) lub załączone (tzw. Polaryzacja odwrotna). Do ekspandera można dołączyć dwa czytniki serii PRT (interfejs RACS CLK/DTA) lub jeden czytnik z interfejsem Wiegand 24 ~ 66 bit.

Czytniki dołączone do ekspandera można wykorzystać na tych samych zasadach co czytniki serii MCT dołączane bezpośrednio do magistrali RS485 kontrolera. Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485 który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. Magistrala komunikacyjna do której dołączany jest ekspander oraz kontroler może mieć długość do 1200 m i być wykonana przy pomocy dowolnego rodzaju kabla sygnałowego.

Konfigurowanie urządzenia oraz aktualizację jego oprogramowania przeprowadza się za pośrednictwem interfejsu RS485 i dedykowanych do tego celu programów RogerVDM i RogerISP.

Charakterystyka

• Liczba przejść: 1,
• Ilość wejść: 2x EOL/ 2EOL,
• 1 wyjście przekaźnikowe NO/NC 1,5 A/30 V,
• 1 wyjście tranzystorowe 150 mA/15 VDC,
• Możliwość dołączenia dwóch czytników serii PRT (interfejs RACS CLK/DTA),
• Możliwość dołączenia czytnika Wiegand 24 ~ 66 bit,
• Konfiguracja oraz aktualizacja oprogramowania przez RS485,
• Trzy wskaźniki LED,
• Montaż: Szyna DIN,
• Zasilanie z zewnętrznego zasilacza: 12 VDC.

Dane techniczne

MCX102-BRD Typowa obsługa przejścia z czytnikiem Wiegand

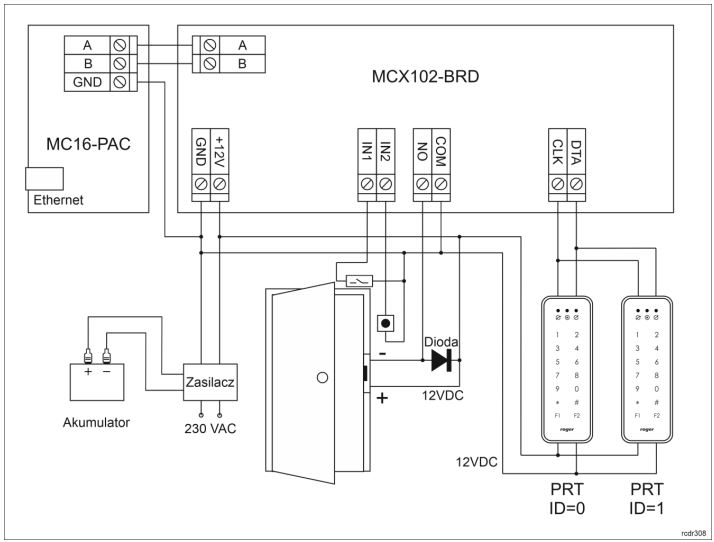

MCX102-BRD Typowa obsługa przejścia z czytnikami PRT
