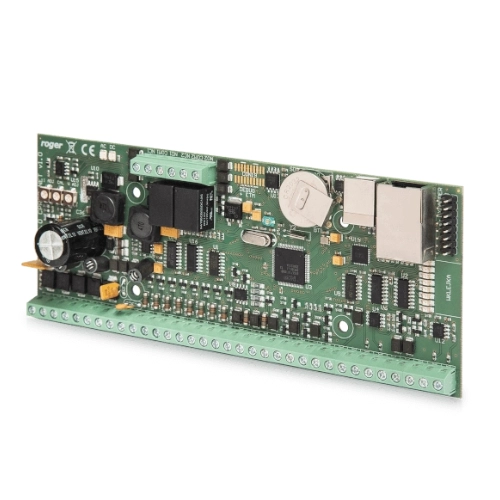

MCX16-AP-4 Roger ekspander do systemu zamków Aperio

Ekspander model MCX16-AP-4 marki Roger umożliwiający podłączenie elektronicznych okuć drzwi Aperio firmy ASSA ABLOY do kontrolera dostępu MC16.

Cena obejmuje licencję na obsługę 4 zamków bezprzewodowych.

Oferuje obsługę 16 bezprzewodowych zamków Aperio oraz 8 wejść NO/NC. Dodatkowo posiada 6 wyjść tranzystorowych 12 V/1,0 A oraz 2 wyjścia przekaźnikowe NO/NC 30 V/1,5 A DC/AC, dzięki temu można podłączyć różnego rodzaju urządzenia usprawniające pracę systemu.

Ekspander dostarcza również wyjścia zasilające 12 V/1,0 A i 12 V/0,2 A, co umożliwia zasilanie podłączonych urządzeń bez konieczności stosowania dodatkowych zasilaczy. Zasilanie ekspandera może być realizowane z 24 VDC, 18 VAC lub 12 VDC, dzięki temu łatwo można dostosować go do istniejącej infrastruktury zasilającej.

System oferuje również obsługę akumulatora oraz zabezpieczenie przed głębokim rozładowaniem. Gwarantuje to zachowanie ciągłości zasilania nawet w przypadku awarii zasilania zewnętrznego.

Komunikacja pomiędzy tymi urządzeniami jest możliwa dzięki wbudowanemu interfejsowi RS485 do kontrolera dostępu. Dodatkowo oferuje interfejs Ethernet do systemu zamków Aperio umożliwiając monitorowanie systemu i zarządzanie nim zdalnie.

Praca ekspandera opiera się na Klasie I, która określa środowisko pracy dla urządzeń stosowanych w warunkach wewnętrznych, a ich temperatura otoczenia waha się od +5°C do +40°C. Wilgotność względna w tym środowisku pracy powinna mieścić się w zakresie od 10% do 95%, bez kondensacji.

Charakterystyka

• Przeznaczenie: 16 bezprzewodowych zamków Aperio,
• Licencja na obsługę 4 zamków bezprzewodowych,
• Ilość wejść NO/NC: 8,
• Ilość wyjść tranzystorowych: 6x 12 V/1,0 A,
• Ilość wyjść przekaźnikowych NO/NC: 2x 30 V/1,5 A DC/AC,
• Wyjścia zasilające: 12 V/1,0 A i 12 V/0,2 A,
• Zasilanie ekspandera z 24 VDC, 18 VAC lub 12 VDC,
• Obsługa akumulatora,
• Zabezpieczenie przed głębokim rozładowaniem akumulatora,
• Interfejs RS485 do kontrolera dostępu,
• Interfejs Ethernet do systemu zamków Aperio.

Dane techniczne

Zastosowanie ekspandera MCX16-AP jako interfejsu pomiędzy kontrolerem MC16 a zamkami APERIO

Schemat typowego podłączenia ekspandera MCX16-AP
