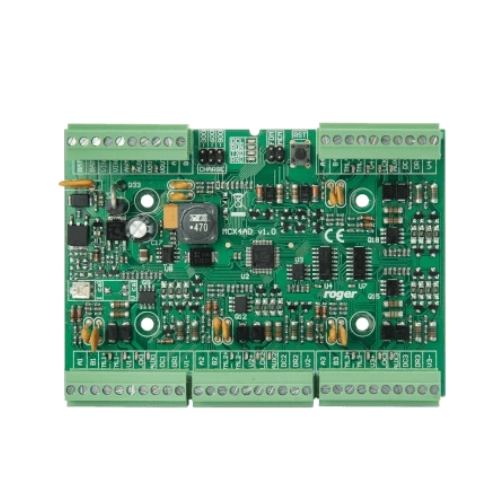

MCX4D Roger ekspander linii WE/WY 4 przejścia do systemu RACS 5

Ekspander we/wy model MCX4D dedykowany do obsługi 4 przejść w systemie RACS 5 marki Roger.

Moduł pełni również rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator. Dla każdego z obsługiwanych przejść ekspander oferuje: 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść.

Ekspander MCX4D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przewidziano prąd zasilania na poziomie 1,2 A. Ekspander współpracuje z akumulatorem rezerwowym, który w zależności od potrzeb może być ładowany regulowanym prądem w zakresie 0,3-0,9 A.

Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu

Charakterystyka

• Liczba przejść: 4,
• Ilość wejść: 8x EOL/ 2EOL,
• Ilość wyjść:  8x 12 V/1 A,
• Wyjścia zasilania: 4x 12 V/1 A, 4x 12 V/0,2 A,
• Przeznaczenie: Interfejs komunikacyjny RS485 do kontrolera dostępu,
• Zabezpieczenie przed głębokim rozładowaniem akumulatora,
• Raportowanie stanów zasilania do kontrolera dostępu,
• Ładowanie akumulatora prądem: 0,3 A, 0,6 A lub 0,9 A,
• Zasilanie z zewnętrznego zasilacza: 13,8 VDC/5 A.

Ogólna koncepcja wykorzystania ekspandera MCX4D
