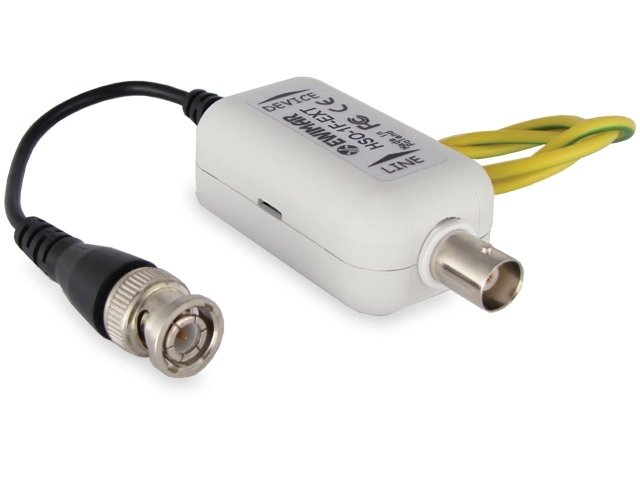

HSO-1F-EXT separator galwaniczny do AHD, HD-CVI, HD-TVI z zabezpieczeniem

HSO-1F-EXT jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla przewodu koncentrycznego 75 Ohm, zintegrowanym z wysokiej klasy ochroną przeciwprzepięciową. Dedykowany jest do urządzeń telewizji przemysłowej HD, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD). Zapewnia maksymalny poziom skuteczności ochronnej dzięki izolacji galwanicznej na poziomie 800VDC i zabezpieczeniom przeciwprzepięciowym 2x10kA, zawierającym unikalne rozwiązanie w postaci bezpieczenika MOSFET. Chroni przed przepięciami, wyładowaniami atmosferycznymi i różnicami potencjałów. Zalecany jest w instalacjach HD-CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potecjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Bezpiecznik MOSFET zwiększa skuteczność ochrony przeciwprzepięciowej i zabezpiecza transformator separatora przed uszkodzeniem w wyniku przepływu dużych impulsów udarowych.

Szerokie pasmo przenoszenia sygnalu zostało zachowane dzięki komponentom o bardzo niskiej pojemności, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p. W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HSO-1F-EXT, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii HDO i wielokanałowych w połączeniu z panelami serii FKO i LHD . Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jednak stosowanie separatora po stronie rejestratora.

Charakterystyka

• przeznaczony do ochrony urządzeń telewizji  przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu
• Impedancja dla przewodu koncentrycznego 75 Ohm
• Pasmo przenoszenia 50 MHz
• Tłumienie 0,5dB
• Poziom izolacji 800V DC
• Zabezpieczenie antyprzepięciowe: Trójstopniowe - iskrownik, ochronnik gazowy, transil

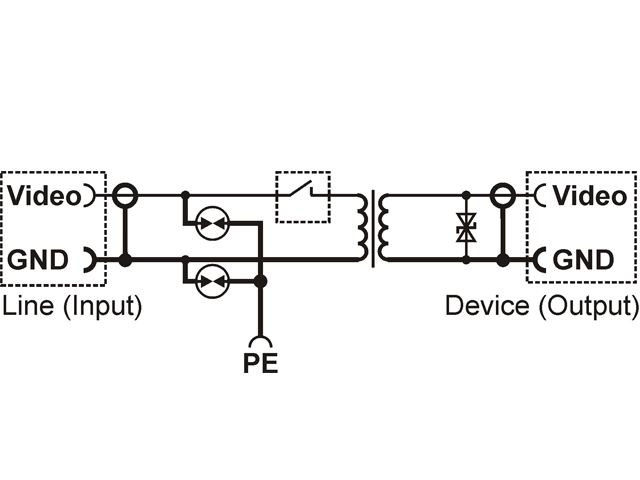

Schematy połączeń
