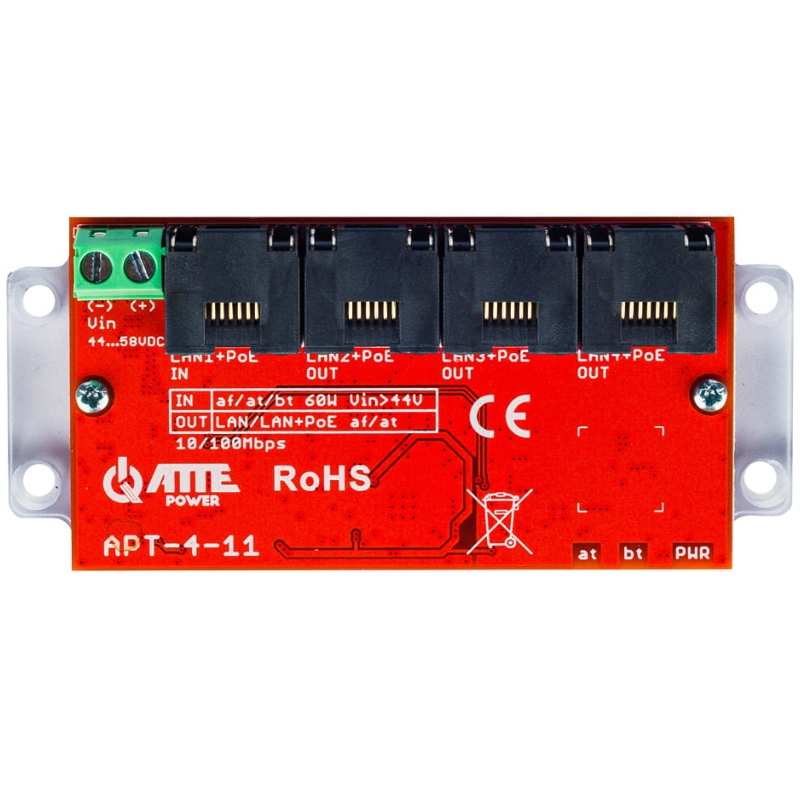

APT-4-11 ATTE switch PoE 4 portowy extender

4 portowy switch PoE 10/100Mbps model APT-4-11 marki ATTE.

Switch służy do rozdzielania zasilania na dwie kamery PoE 802.3at/af, a także wzmacniania i rozdzielania sygnału sieciowego. Jest to extender sieci LAN, jak i zasilania PoE. Jedno urządzenie może zasilać kolejne (Atte Power Tree).

Zasilany z innego switcha PoE Passive.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3 at/af/bt jako odbiorniki zasilania PoE oraz IEEE 802.3 at/af na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Niezarządzalne switche i extendery PoE dedykowane są do pracy z urządzeniami IP, które są zasilane poprzez PoE 802.3at/af lub PoE PASSIVE.

Złącza RJ-45 zostały umiejscowione w taki sposób, by kable nie zajmowały dodatkowego miejsca.

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP pozwala na zasilanie kilku kamer IP.

Pozwala na zastosowanie urządzenia w wielu miejscach o różnym środowisku pracy, zakres temperatur w jakich się sprawdzi switch to -25°C~+65°C.

Charakterystyka

• Całkowita ilość portów: 1 Port PoE IN, 3 Porty PoE OUT,
• Port PoE IN: LAN 1 PoE 802.3af/at, PoE Passive,
• Porty PoE OUT: LAN 2 ... LAN 4 PoE 802.3af/at,
• Porty LAN 10/100Mbps: LAN 1 ... LAN 4,
• Porty LAN + PoE OUT 10/100Mbps: LAN 2 ... LAN 4,
• Napięcie zasilania: 44 ... 58 V,
• Klasa ochrony: IP20,
• Konstrukcja obudowy: Podstawa montażowa,
• Typ switcha: Niezarządzalny,
• Wymiary: 78(93) x 42 x 21 mm.

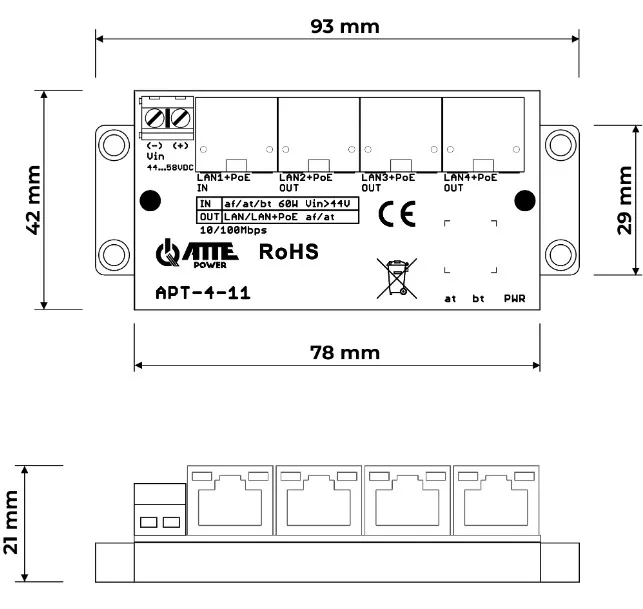

Wymiary

Dane techniczne

Przykładowe zastosowanie

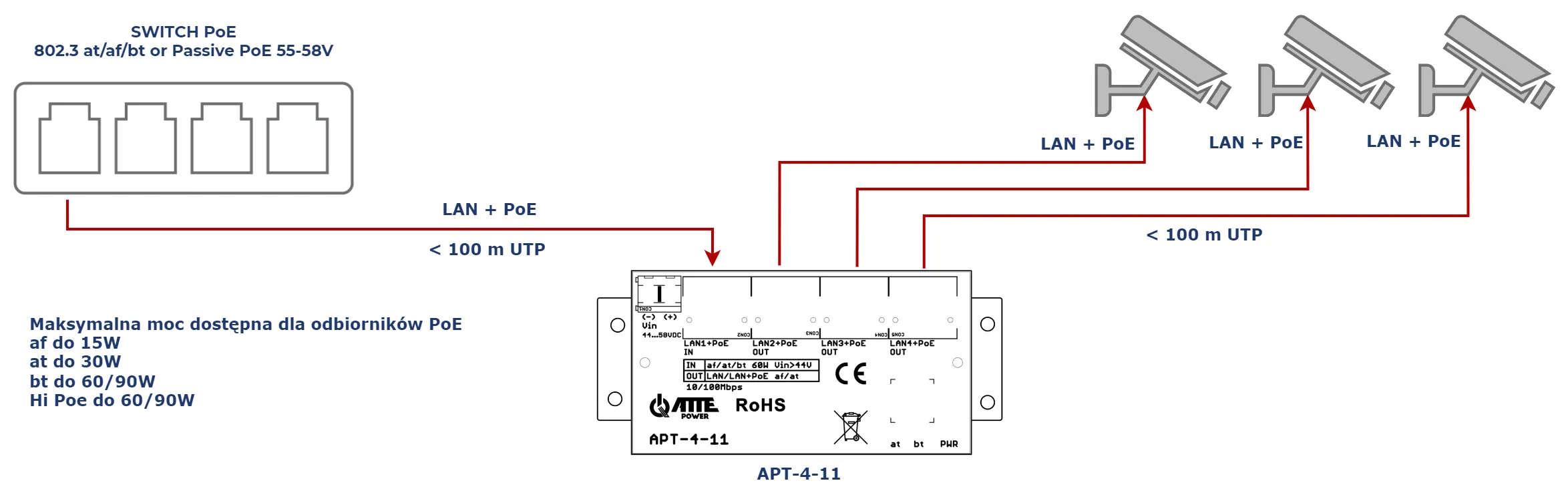

Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE

Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 6 kamer IP PoE 5W

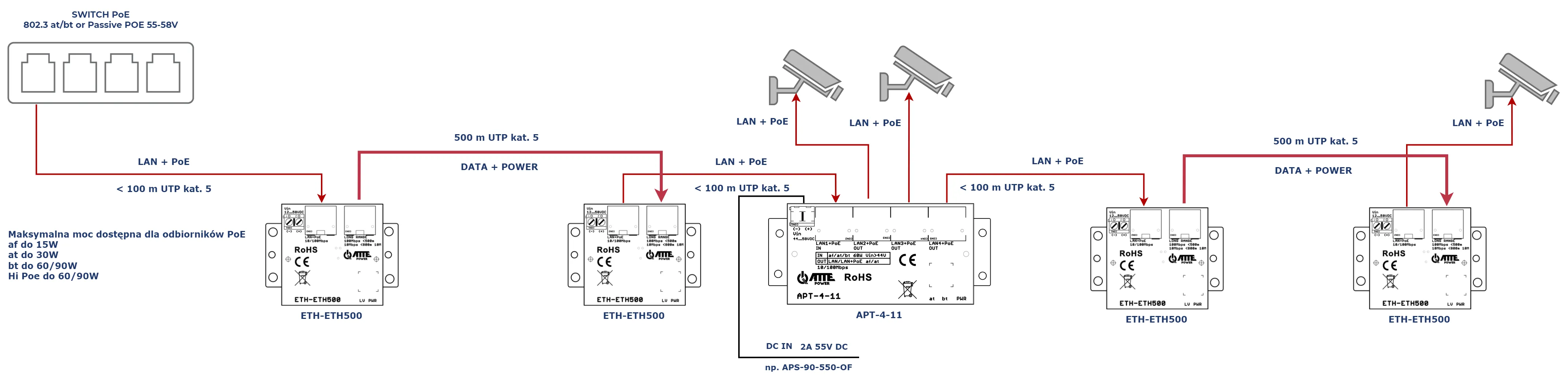

Przykład zastosowania APT-4-11 jako ekstender z ETH-ETH500-SET
