TR-1C transformator video po skrętce
- TR-1C
- (1 opinia)
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 0
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

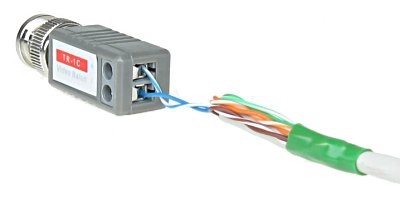

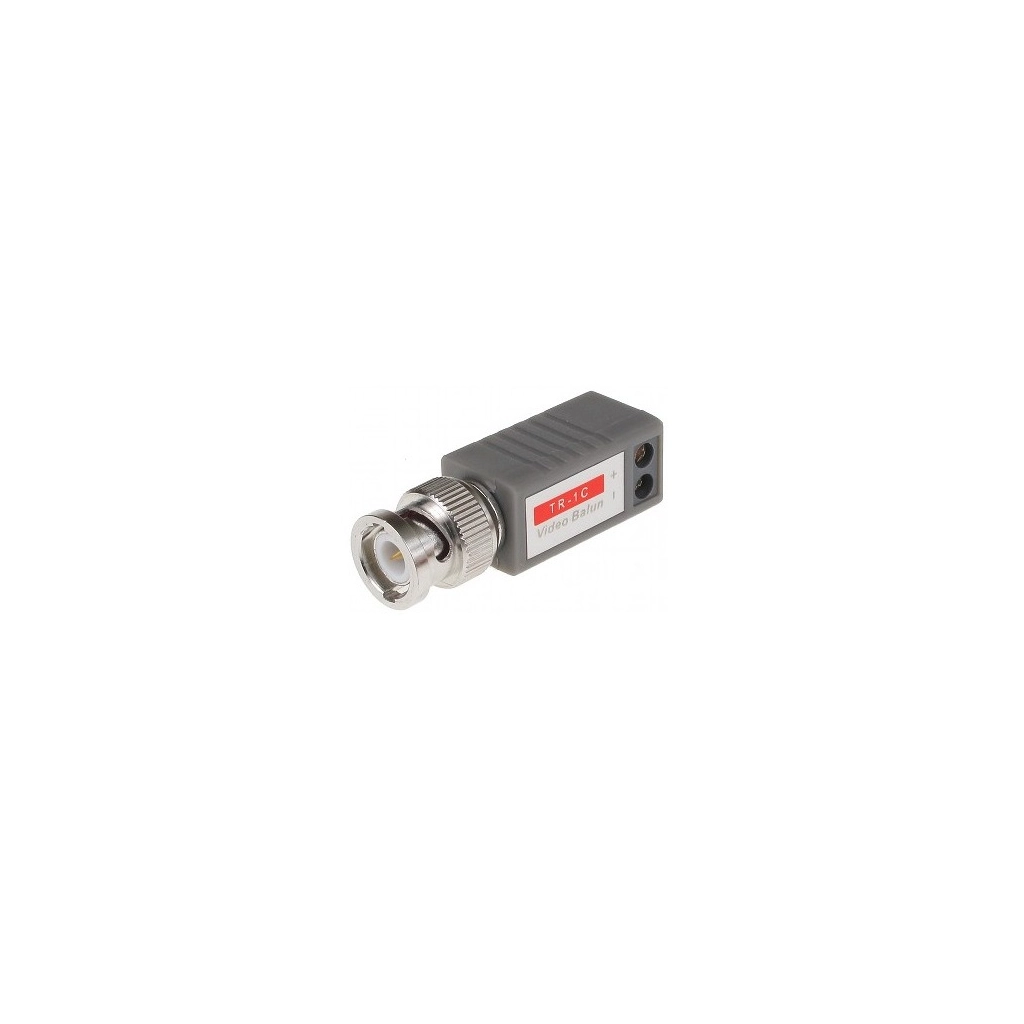

Transformator TR-1C przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie transformatora bezpośrednio na wtyku BNC daje możliwość bardzo łatwego montażu nawet przy gęsto upakowanych gniazdach BNC. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Charakterystyka
- przesył sygnału: kabel UTP/telekomunikacyjny
- zasięg (UTP):
- 400m kolor
- 600m B/W
- podłączenie za pomocą śrubowych zacisków
Dane techniczne
| Zasięg video | 400 m |
| Zakres napięcia we/wy 75Ω (CVBS) | 1Vpp |
| Tłumienie przelotowe | -0,5dB (dla f=5Mhz) |
| Zakres pasma video: | 0 ... 50Mhz (-3dB) |
| CMRR (dB @ 5MHz) | 50dB |
| Impedancja we/wy koncentrycznego | 75Ω |
| Impedancja we/wy symetrycznego | 100Ω |
| Typ złącza we/wy koncentrycznego | wtyk BNC męski (MALE) |
| Typ złącz we/wy symetrycznego | Zaciski kablowe |
| Temp. pracy / wilgotność wzgl. | 0ºC ... +55ºC / <95% |
| Waga | 16 g |
| Wymiary | 15 x 47 x 15 mm |
