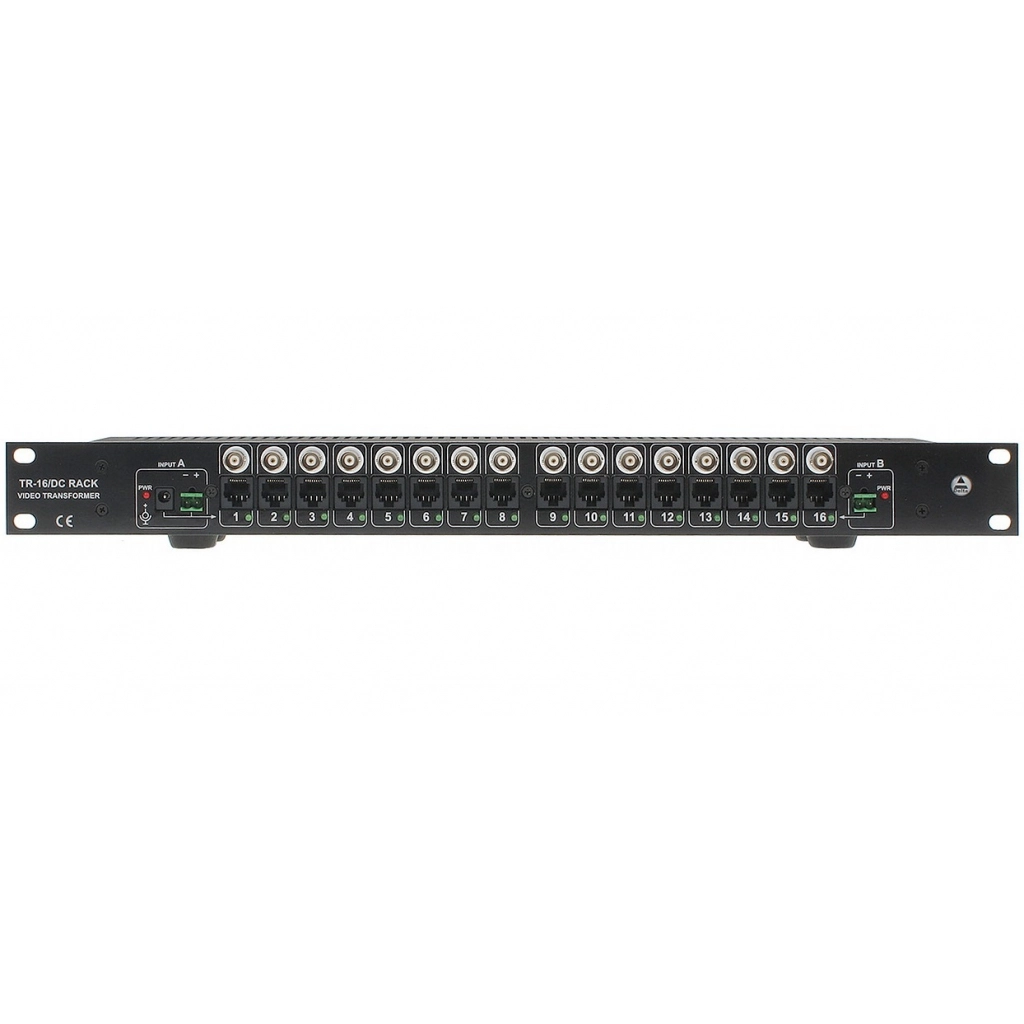

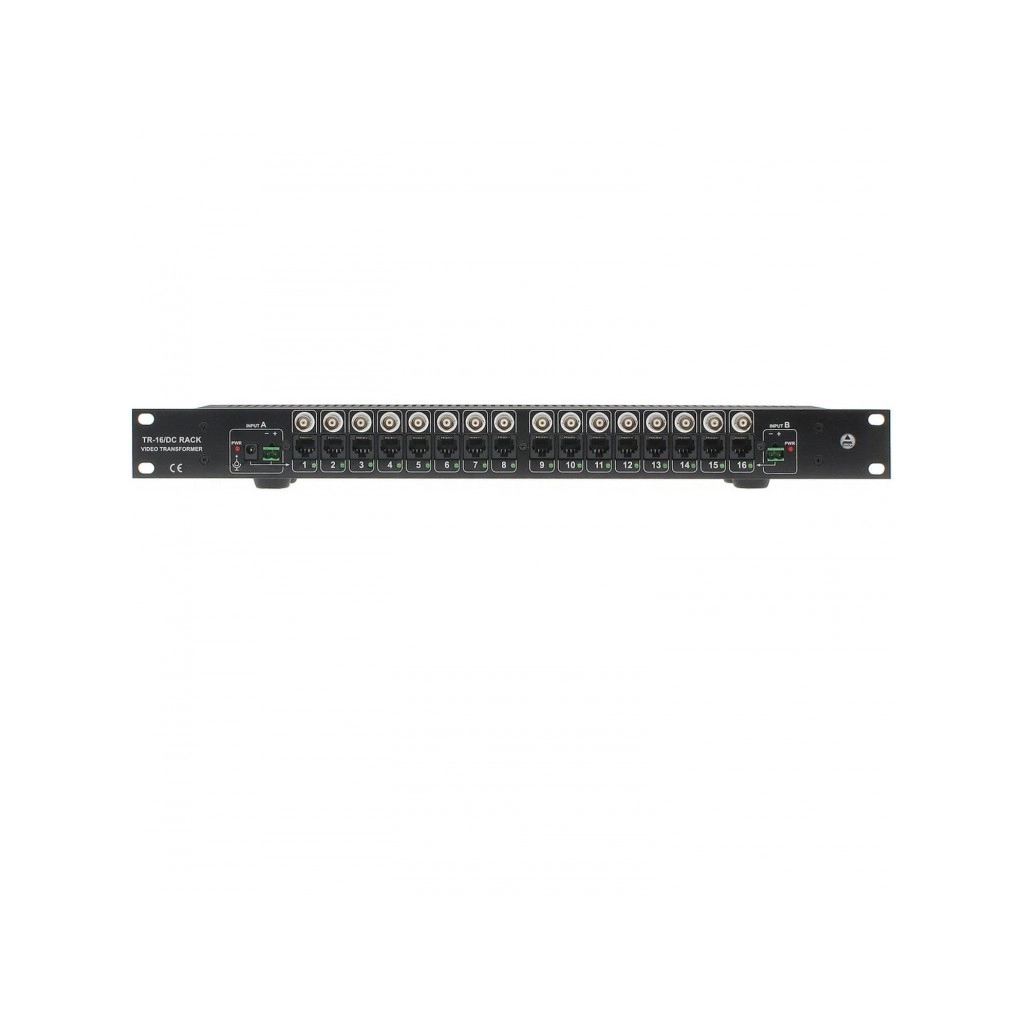

TR-16/DC-RACK transformator video

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B). Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego. W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A.

Charakterystyka

• przesył sygnału: kabel UTP/telekomunikacyjny
• zasięg (UTP):
  • 400m
• obudowa: typu RACK 19"

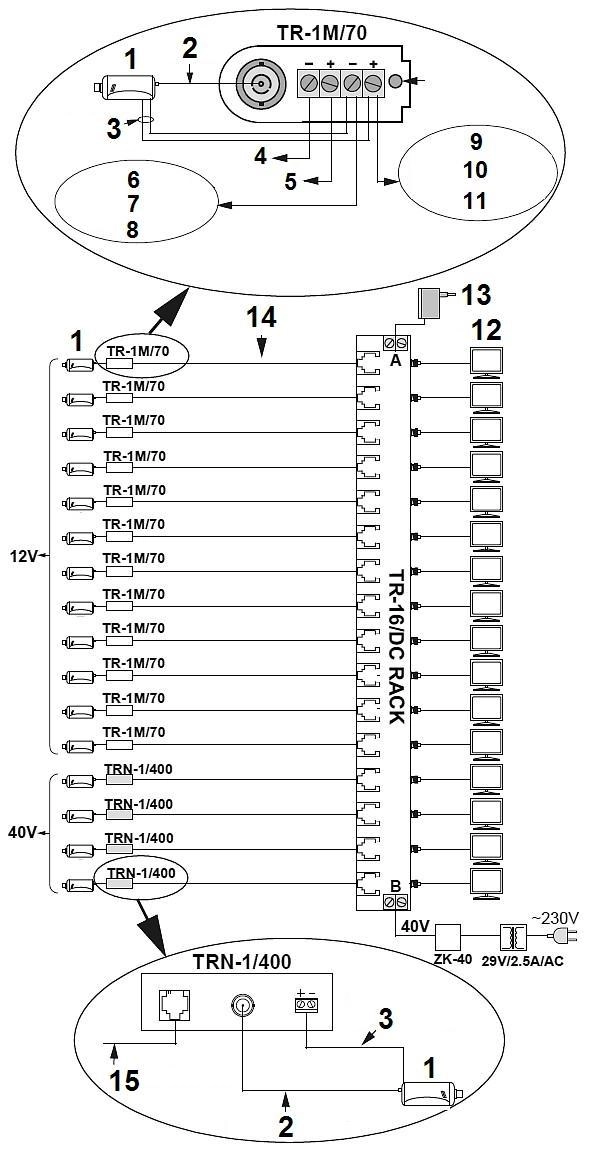

Schematy połączeń

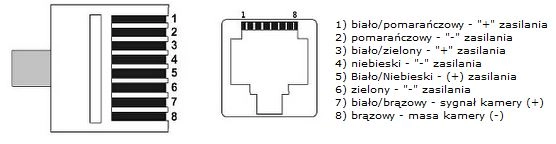

Legenda:

1) Kamery
2) Sygnał z kamery
3) Zasilanie kamery 12V DC
4) brązowy
5) biało/brązowy
6) pomarańczowy
7) zielony
8) Niebieski
9) biało/pomarańczowy
10) biało/zielony
11) biało/niebieski
12) Monitory
13) Zasilacz DC 12V
14) 16x skrętka komputerowa
15) Skrętka komputerowa

Dane techniczne
