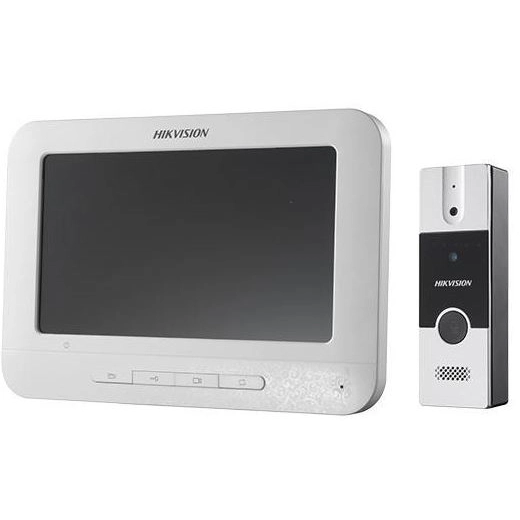

DS-KIS204 Hikvision 4-żyłowy zestaw wideodomofonowy stacja wewnętrzna i bramowa

Stacja pracuje w oparciu o 4-żyłowy interfejs (1-kanałowe wejście wideo, 1-kanałowe wejście / wyjście audio, 1-kanałowy zasilacz, 1-kanałowe uziemienie). Umożliwia podłączenie 2 stacji wewnętrznych w sposób kaskadowy. Posiada samodostosowujące się doświetlenie IR (z fotorezystorem) o zasięgu do 2 metrów.

Połączenia można dokonać za pomocą jednego dotknięcia.

Stacja wyposażona jest w kamerę typu Pinhole o rozdzielczości 720 x 576 przy 25 fps.

Wykonany z antykorozyjnego stopu aluminium. Obsługiwany montaż na ścianie oraz wygodna instalacja z / bez skrzynki przyłączeniowej.

Stacja bramowa dedykowana jest do wideodomofonów analogowych. Nie będzie współpracować w systemie Hikvision IP.

2. STACJA WEWNĘTRZNA DS-KH2220-S

Pozwala na obsługę trzech stacji wewnętrznych jednocześnie w systemie domofonowym. Obsługuje monitorowanie stacji zewnętrznej i zewnętrznej kamery analogowej.

Obsługuje odtwarzanie zarejestrowanego obrazu. Umożliwia również zdalne odblokowanie. Posiada wygodną instalację i łatwą obsługę.

Stacja wewnętrzna wyposażóna jest we wbudowany mikrofon oraz głośnik. Posiada funkcję tłumienia hałasu i niwelowania echa.

Występuje w białej wersji kolorystycznej.

Urządzenie współpracuje wyłącznie z analogowym systemem Hikvision.

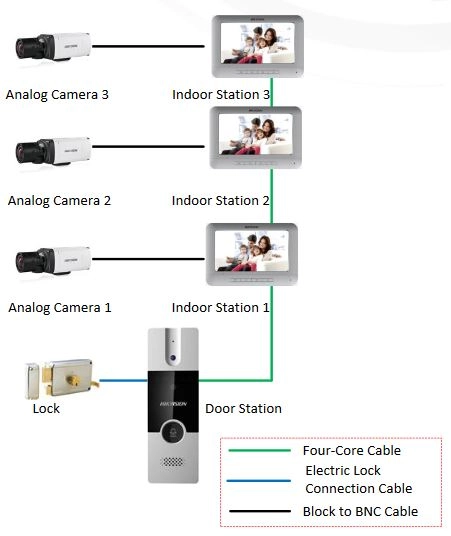

Struktura systemu Wideodomofonowego

Podłączenie systemu wideodomofonowego

W systemie wideodomofonowym 4-żyłowym obsługiwane są jednocześnie maks. dwie stacje bramowe oraz maks. trzy stacje wewnętrzne. Poniżej przedstawione zostały schematy podłączęń dla poszczególnych przypadków.

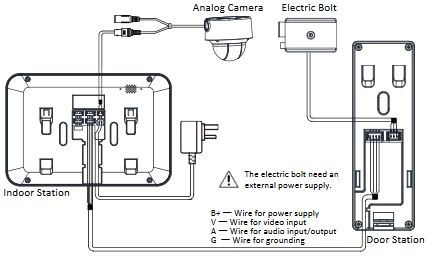

Schemat 1 - Jedna stacja bramowa i jedna stacja wewnętrzna

Schemat 2 - Jedna stacja bramowa i trzy stacje wewnętrzne

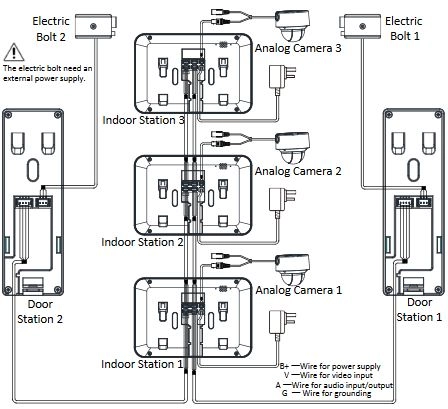

Schemat 3 - Dwie stacje bramowe i trzy stacje wewnętrzne

Tabela odległości i typ Kabla

Zgodnie z różnymi odległościami transmisji między stacjami bramowymi i wewnętrznymi wymagane są różne specyfikacje kabli RVV4.
