LHD-8R-EXT-FPS zabezpieczenie przeciwprzepięciowe 8-kanałowe
- LHD-8R-EXT-FPS
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości:
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

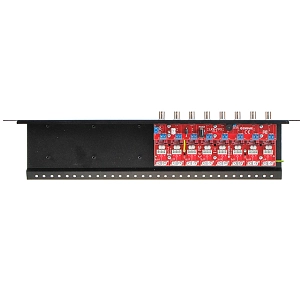

Zabezpieczenie przeciwprzepięciowe 8-kanałowe na koncentryk i skrętkę model LHD-8R-EXT-FPS.
Zapewnia wysoki stopień zabezpieczenia dla przewodu koncentrycznego 75 Ohm lub skrętki UTP. Posiada dystrybucję zasilania. Przeznaczone do urządzeń CCTV o standardach AHD, HD-CVI, HD-TVI, Turbo HD.
Możliwość niezależnego zasilania do 8 kamer.
Moduł został wyposażony w świetlny sygnalizator napięcia oraz akustyczny sygnalizator zwarcia.
Działanie opiera się na trzech stopniach ochronnych, które pracują w odpowiedniej kolejności podczas wyładowań atmosferycznych lub innych źródeł przepięć. Wysoką jakość oraz trwałość połączeń zapewnia złącze BNC. Dzięki niskiej pojemności obwodu 7 ~ 9pF nie powoduje dużych tłumienności.
Montaż: Szafa RACK.
W odróżnieniu od modelu LHD-8R-PRO-FPS posiada automatyczny bezpiecznik MOSFET.
Charakterystyka
- Ilość kanałów wideo: 8,
- Ochronnik gazowy: 90V, 2x10kA @ 8/20uS,
- Mostek ochronny: 6V, 100A 8/20uS,
- Impedancja dla przewodu koncentrycznego: 75 Ohm,
- Pojemność obwodu zabezpieczenia: 7~9pF,
- Pasmo przenoszenia: 100 MHz,
- Tłumienie: 0,4 dB,
- Automatyczny bezpiecznik MOSFET,
- Max. poziom przepięcia: 4kV.

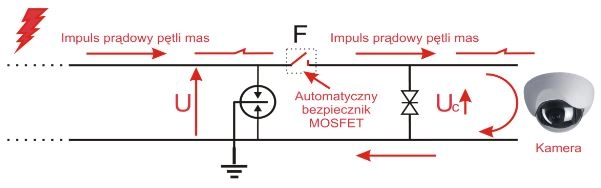

Schemat działania
DANE TECHNICZNE
| Ilość kanałów wideo | 8 |
| Impedancja | 75 Ohm |
| Przewód wejściowy | Koncentryczny/UTP |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 100 MHz |
| Tłumienie | 0,4 dB |
| Zabezpieczenie antyprzepięciowe | Iskrownik, Ochronnik gazowy, Transil |
| Ochrona linia-ziemia | Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
| Ochrona linia-linia | Mostek ochronny: 6V, 100A 8/20uS |
| Maksymalny poziom przepięcia | 4 kV |
| Pojemność obwodu zabezpieczenia | 7~9pF |
| Temperatura pracy | -40˚C do +60˚C |
| Ilość kanałów zasilania z bezpiecznikiem | 8 x 12V (bezpiecznik 750mA) |
| Nominalny prąd wyładowczy (8/20µs) toru zasilania | 5 kA |
| Maksymalny prąd wyładowczy (8/20µs) toru zasilania | 10 kA |
| Napięcie protekcji toru zasilania | < 200 V (8/20µs) |
| Prąd przeciążenia toru zasilania | ≤ 10 A |
| Prąd upływu toru zasilania | ≤ 5 µA |
| Czas reakcji toru zasilania | ≤ 25 ns |
| Wymiary | 1U RACK 19'' (482 mm x 115 mm x 42 mm) |
