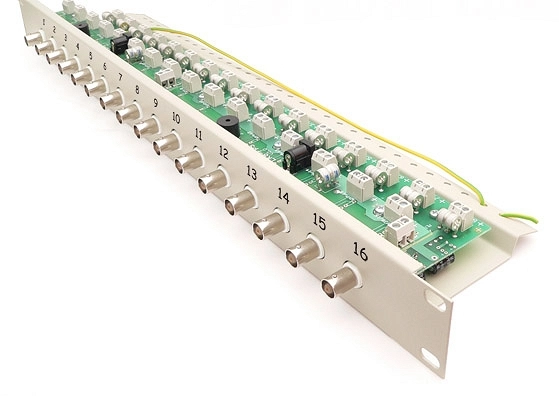

LST-16R-FPS separator galwaniczny z zabezpieczeniem i transformatorami wideo oraz z zasilaniem

LST-16R-FPS to 16-kanałowy pasywny konwerter UTP, zintegrowany z zabezpieczeniem toru video, zasilania i separatorem galwanicznym w postaci panelu do szafy RACK 19". Przeznaczony jest do zamiany sygnału Video ze skrętki komputerowej na przewód koncentryczny oraz do zabezpieczenia urządzeń telewizji przemysłowej, przed skutkami przepięć oraz różnic potencjałów. Zawiera w sobie kilka funkcjonalnych bloków, ułatwiających wykonywanie instalacji przewodów do rejestratorów cyfrowych lub krosownic wizyjnych. Dławik przeciwzakłóceniowy skutecznie eliminuje interferencje pomiędzy kamerami, pochodzące od źródła zasilania z różnych faz. Separator galwaniczny niweluje zakłócenia obrazu, powstałe w wyniku występowania różnicy potencjałów na przewodach wizyjnych. Zabezpiecza urządzenia takie jak kamery i rejestratory przed uszkodzeniem, także w wyniku pojawiających się w przewodach pętli mas. Rdzeń amorficzny wprowadza znikome straty sygnału oraz zniekształcenia nieliniowe, które zawsze towarzyszą separatorom galwanicznym. Dodatkowa płyta zasilająca FPS pozwala na dystrybucję zasilania bezpośrednio z panelu do kamer, a zamontowane na niej bezpieczniki automatyczne, chronią urządzenia przed skutkami przepięć. Panel wyposażony jest w akustyczną i optyczną sygnalizację zwarcia zasilania.

Charakterystyka

• 16-kanałowy pasywny konwerter UTP, zintegrowany z separatorem galwanicznym oraz dystrybutorem zasilania kamer
• Produkowany jest w postaci panela do szafy RACK 19"
• Przeznaczony jest do zamiany sygnału Video ze skrętki komputerowej na przewód koncentryczny oraz do zabezpieczenia urządzeń telewizji przemysłowej
• Wbudowany dystrybutor zasilania kamer
• Dwukierunkowe działanie - Sygnał może być przesyłany w dowolną stronę

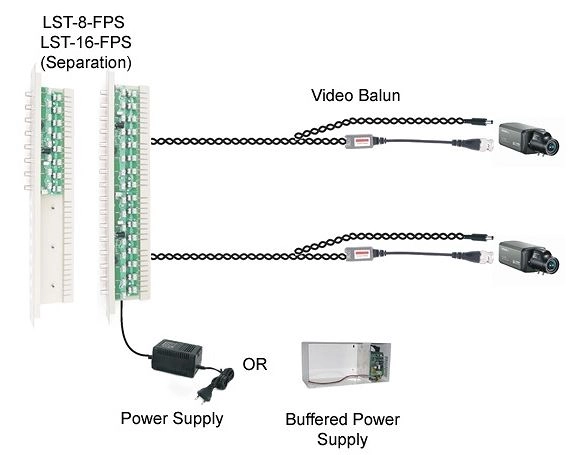

Schemat połączeń

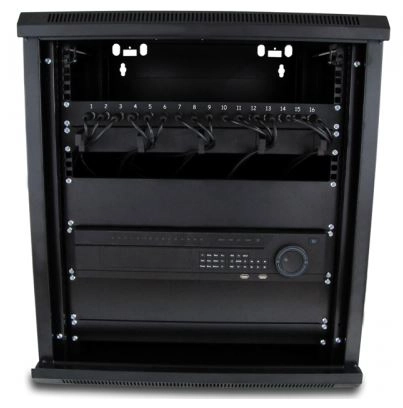

Przykład montażu

DANE TECHNICZNE
