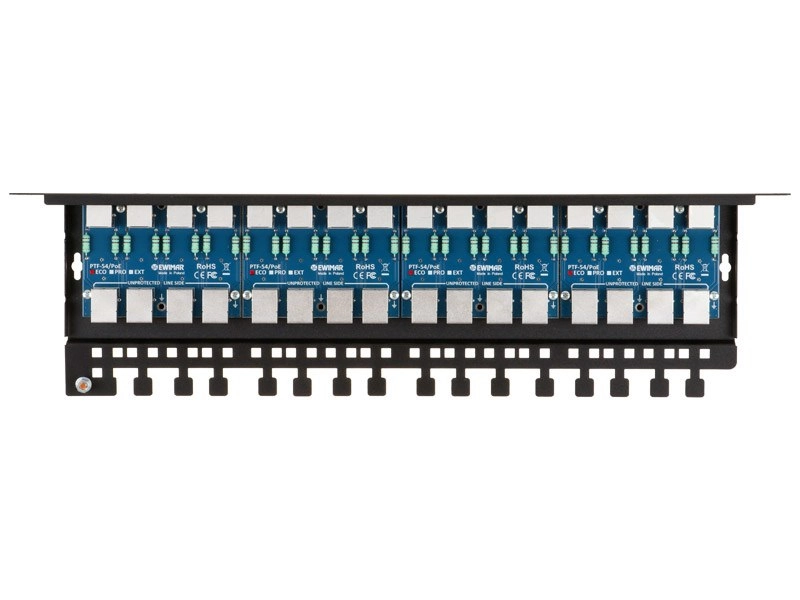

PTF-516R-PRO/PoE Ewimar Zabezpieczenie przeciwprzepięciowe 16-kanałowe IP
- PTF-516R-PRO/PoE
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 12
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego
Zabezpieczenie przeciwprzepięciowe 16-kanałowe do kamer IP model PTF-516R-PRO/PoE.
Odprowadzanie ładunku - do ziemi.
Zabezpieczenia wzbogacone o funkcję PoE dodatkowo chronią wydzielone pary 1-2, 3-6 lub pogrubionych par 4+5, 7+8.
Wyposażony w ochrone PoE chroni urządzenia LAN przed uszkodzeniami spowodowanymi nagłymi skokami napięcia.
Ochrona obejmuje zapobieganie przepięciom o dużej mocy generowanym do ziemi (przerywacz iskier w powietrzu) oraz indukowanym przepięciom pomiędzy poszczególnymi przewodami skrętki UTP podczas wyładowania. Impulsy te mają destrukcyjny wpływ na wzmacniacze interfejsu Ethernet, chociaż w warstwie sprzętowej stosuje się izolację elektryczną.
Charakterystyka
- Ilość kanałów IP: 16,
- Kompatybilność: sieci LAN 5 kategorii, 5e i 6, 100Base-T, 10Base-T,
- Napięcie znamionowe DC (linia-ziemia) UN: 90V DC,
- Napięcie znamionowe DC (linia-linia) UN: 3,3V DC,
- Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC,
- Poziom ochrony 1kV/μs (linia-linia) UP C3: 8V,
- PoE: IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE),
- Zastosowanie: Rack19.
DANE TECHNICZNE
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 16 |
| Możliwość rozbudowy | Nie, tylko wymiana na inne moduły |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45, ekranowane |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45, ekranowane |
| Rodzaje stosowanych przewodów | UTP / FTP kategorii 5, 5e i 6 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µs, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 2 (GDT, TVS) |
| Element odsprzęgający | Rezystor udarowy |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC IEEE 802.3at, opcja A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń zainstalowanych na zewnątrz budynków |
| Sposób montażu | Montaż w szafie Rack 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
