AEPI-1-50 ATTE adapter PoE PASSIVE 1 kanałowy 1000Mbps

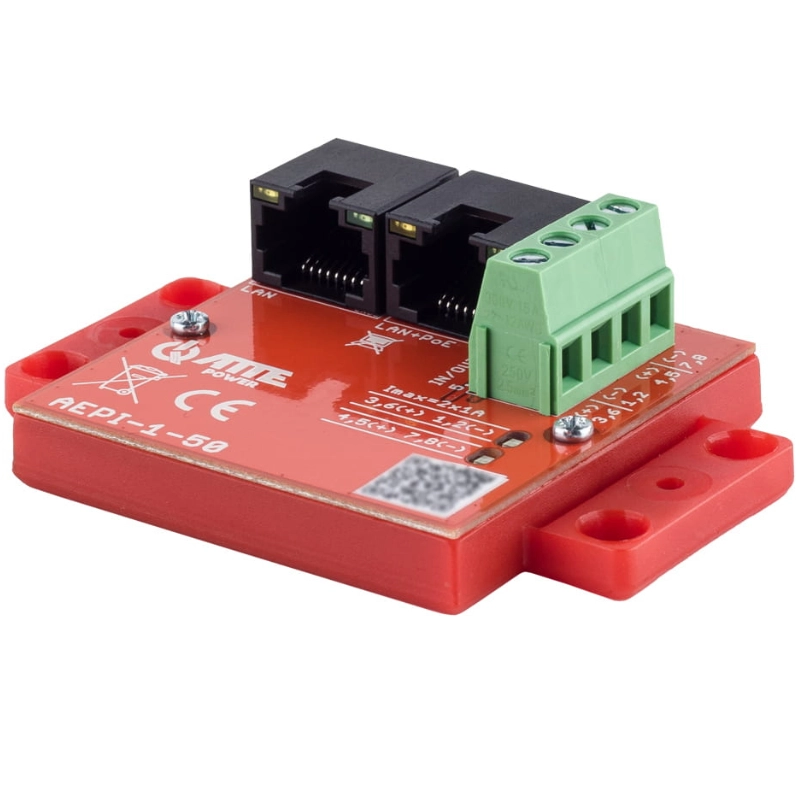

Adapter PoE 1-kanałowy model AEPI-1-50 marki ATTE.

AEPI-1-50 jest gigabitowym adapterem (PoE injector) przeznaczonym do zasilania urządzeń telewizji przemysłowej pracujących w standardach PoE 802.3at/af oraz PoE PASSIVE. Zasilanie PoE jest dostępne na jednym ze złącz RJ-45 (opisane jako LAN+PoE). Drugie złącze RJ-45 służy do połączenia z siecią LAN. Wybór odpowiedniego złącza w terminalu pozwala wybrać, które pary skrętki UTP będą użyte do przesyłania zasilania równolegle z danymi (zasilanie odbiornika po wybranych 2 parach lub po wszystkich 4 parach).

Niezależne terminale połączeniowe przypisane konkretnym parom skrętki UTP pozwalają na przesłanie pomiędzy dwoma urządzeniami AEPI-1-50 jednym przewodem dwóch różnych poziomów napięcia przy zachowaniu transmisji o prędkości do 1000 Mbps.

Charakterystyka

• Ilość kanałów: 1 kanał,
• Interfejs: 1x RJ-45 10/100/1000M,
• Zakres napięcia wyjściowego: 10 ~ 48VDC,
• Powiadomienia: Dioda LED informująca o obecności zasilania PoE,
• Maksymalna moc nawet do 90W,
• Klasa ochrony: IP20.

Dane techniczne

Przykładowe zastosowania

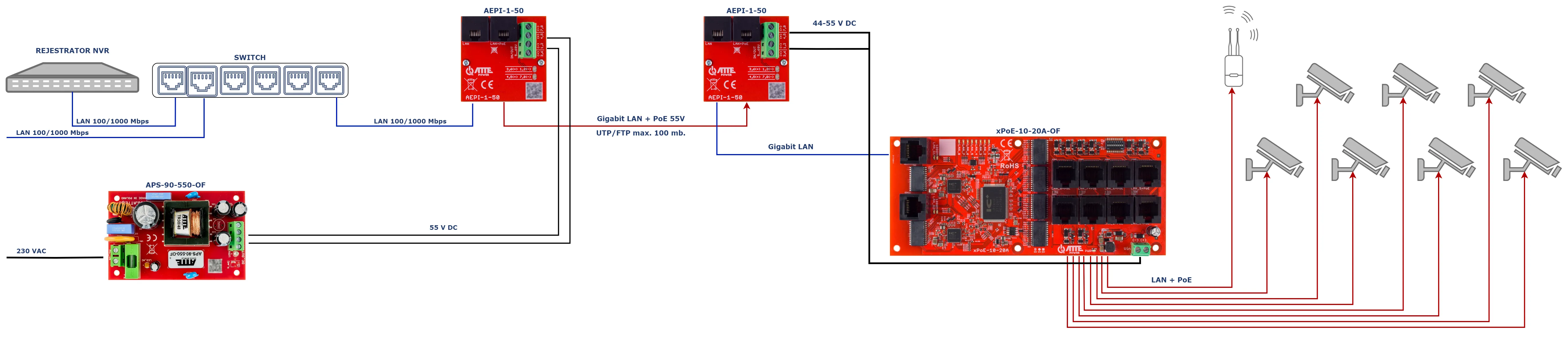

Przykładowe zastosowanie AEPI-1-50 do zasilania i transmisji danych do switcha xPoE-10-20A-OF

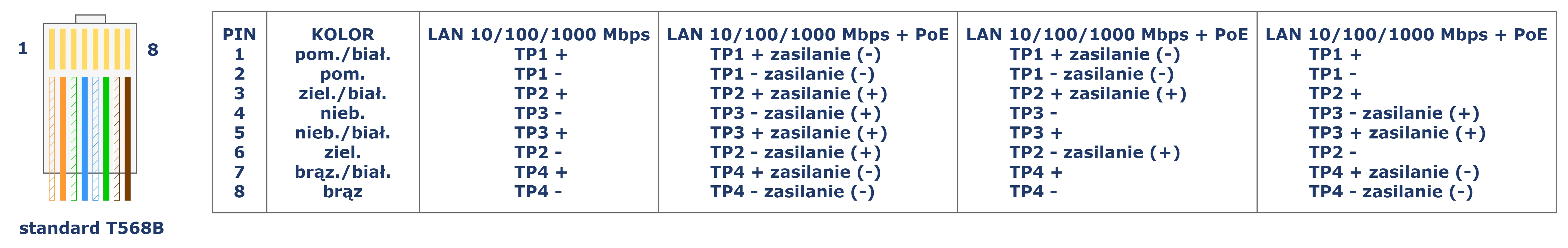

Zestawienie możliwych do uzyskania wariantów zasilania PoE z użyciem AEPI-1-50
