IP-17-11-H ATTE gotowy zestaw do zasilania 17 kamer IP ze switchem PoE
- IP-17-11-H
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 19
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

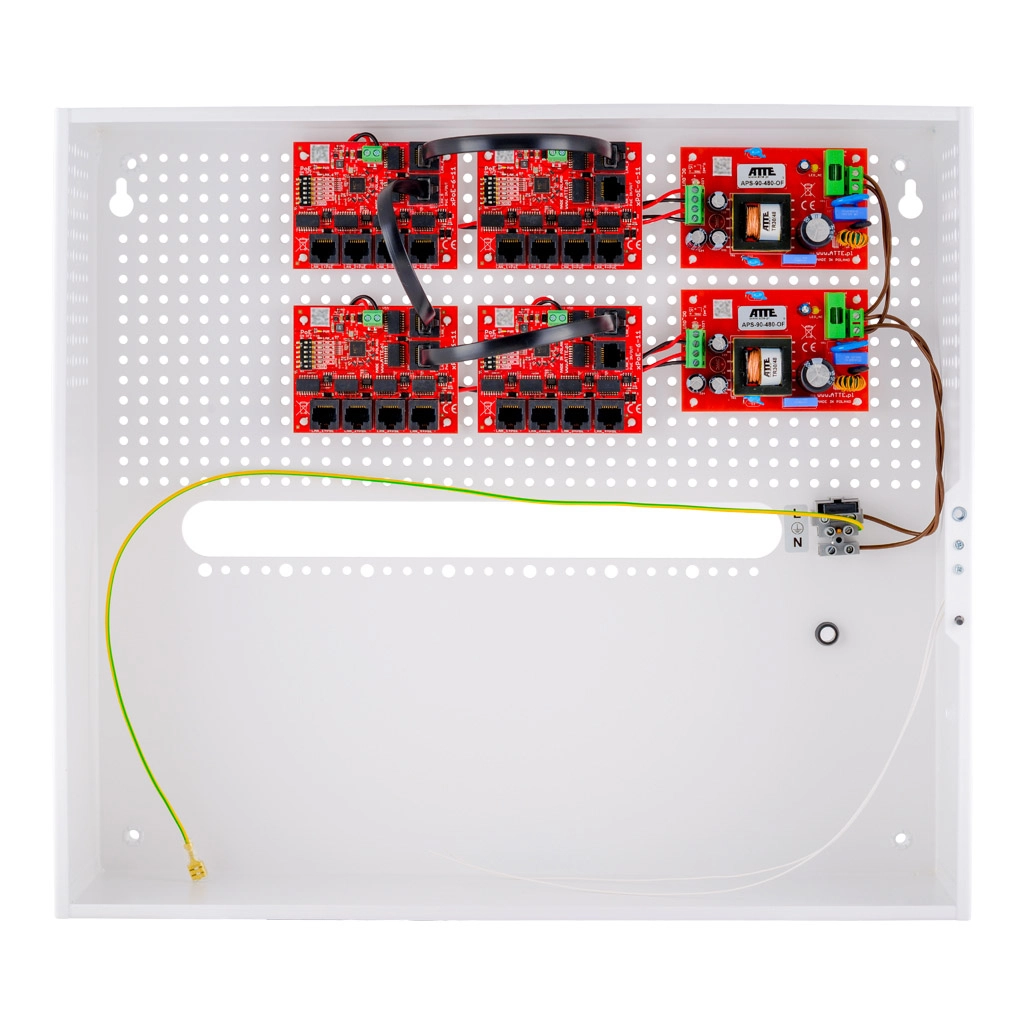

Gotowy zestaw do 17 kamer IP w obudowie wewnętrznej ABOX-H model IP-17-11-H marki ATTE.
Stworzony do zasilania systemów sieciowej telewizji przemysłowej.
Umożliwia zasilanie 17 odbiorników PoE 802.3at/af lub PASSIVE. Niezarządzalny switch wyposażony jest w bezpiecznik elektroniczny, który jest niezależny dla każdego kanału PoE i pozwala na automatyczny powrót.
Urządzenie pozwala na wyłączenie zasilania na wybranych portach PoE.
Dołączony do zestawu zasilacz sieciowy APS-90-480-OF działa na poziomie 92% sprawności. Oznacza to, że wnętrze obudowy nie nagrzewa się nadmiernie i dzięki temu wydajność pracy jest stabilna.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób za pomocą diod LED (kolorystyka i oznaczenia przedstawione są w karcie katalogowej).
Szeroki zakres napięcia wejściowego 180VAC~240VAC.
Ciągła moc wyjściowa zasilacza jest równa 2x 96W.
Zestaw pozwala na rozbudowę o kolejne switche xPoE/IP a także IPB/IPUPS.
W zestawie z metalową, wewnętrzną obudową serii ABOX, która posiada blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10.8mm. Posiada przepusty kablowe z tyłu obudowy, umożliwiające wyprowadzanie kabli. Pozawala na schowanie rejestratora NVR o maksymalnych rozmiarach 390mm x 390mm x 60mm.
System zasilania jest dokładnie chroniony. Wejście zasilacza chroni zwłoczny bezpiecznik topikowy 3.15A. Z kolei wyjście zasilacza chronione jest dzięki elektronicznym zabezpieczeniom nadprądowym (9A) oraz zwarciowym. System posiada również termiczne zabezpieczenie (TSD 130°C) zasilacza, jednak wymagany jest w takim przypadku restart.
Skład zestawu
- Wewnętrzna obudowa ABOX-H o klasie ochrony IP20,
- 2x Zasilacz APS‑90‑480‑OF,
- 4x 6-portowy switch PoE xPoE‑6-11‑OF.
Charakterystyka
- Porty LAN: 18x RJ45: 17x PoE 802af/at 100M, 1x Gigabit Uplink 1000M,
- Ciągła moc zasilacza: 2x 96W,
- Sygnalizacja pracy: Tak, diody LED,
- Szereg funkcjonalnych zabezpieczeń,
- Montaż: Ścienny,
- Obudowa: Wewnętrzna,
- Klasa ochrony: IP20,
- Zasilanie: 180 ~ 240VAC.
Zastosowanie

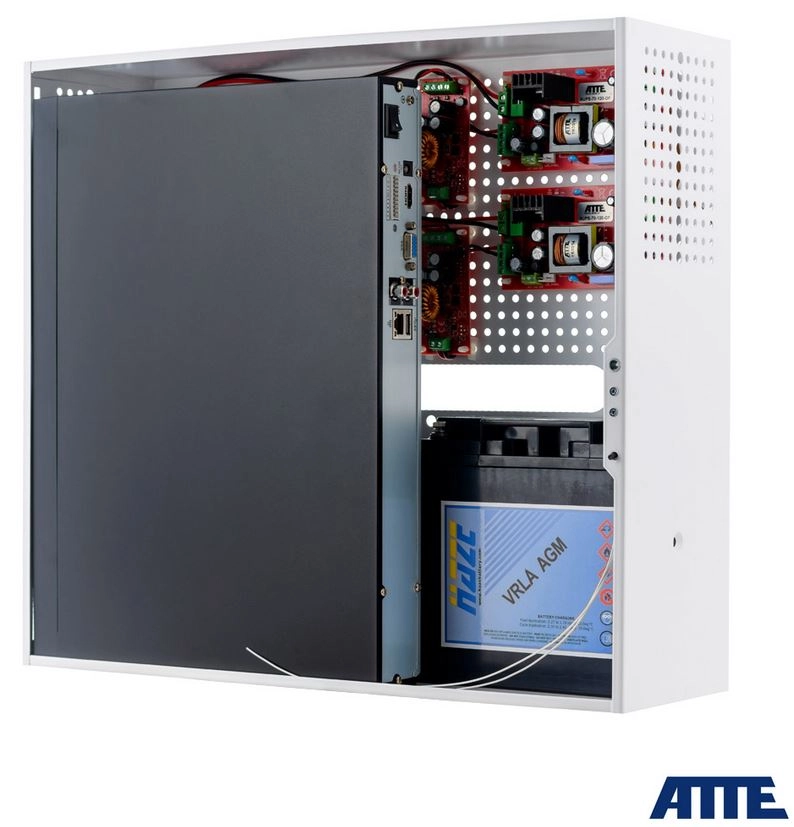

Przykładowe umiejscowienie poszczególnych elementów systemu.
Dane techniczne
| Informacje o switchu | |
| Porty LAN | 17x RJ45 10/100Mbps 1x Gigabit Uplink 10/100/1000Mbps |
| Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 5 802.3at - do 30W LAN 1 ~ LAN 5 PoE PASSIVE - do 70W LAN 5 / do 40W LAN 1 ~ LAN 4 |
| Wyjścia PoE | LAN 1 ~ LAN 5 |
| Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 4 LAN 5 |
| Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 Elektroniczne z autopowrotem |
| Mikroprzełączniki SW1 | Przełącznik 1 odpowiada za tryb pracy switcha Przełączniki od 2 do 6 "PoE ON/OFF" odpowiadają za zasilanie PoE na portach LAN 1 ~ LAN 5 |
| Tryby pracy switcha | Opcja STANDARD: maksymalny zasięg do 100 metrów (10/100M) - pozycja OFF Opcja LONG RANGE: maksymalny zasięg do 280 metrów (10M) na portach LAN 1 ~ LAN 4, do 100 metrów na portach LAN 5 ~ LAN 6 - pozycja ON |
| Informacje o zasilaczu sieciowym | |
| Rodzaj | Impulsowy SMPS |
| Sprawność | 92% przy 180W |
| Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
| Napięcie wejściowe | 180VAC ~ 240VAC |
| Napięcie wyjściowe do zasilania kamer PoE | 48V |
| Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A, ochrona przed przepięciami |
| Termiczna ochrona | TSD 130°C - konieczny restart |
| Moc | 96W |
| Sygnalizacja | Diody LED informują o obecności napięcia wyjściowego oraz obecności napięcia sieci |
| Ogólne | |
| Miejsce na akumulator | Tak |
| Akumulatory | 2x 18Ah |
| Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | - |
| Zabezpieczenia | - |
| Obudowa | ABOX-H |
| Klasa ochrony obudowy | IP20, tamper otwarcia |
| Montaż | Ścienny |
| Zakres temperatur pracy | -10oC ~ +40oC |
| Wymiary | 400mm x 450mm x 140mm |
| Waga | 4500g |
