IPUPS-16-20-R5U0 ATTE zestaw buforowy do zasilania 16 kamer IP ze switchem PoE 16P+2G
- IPUPS-16-20-R5U0
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 28
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

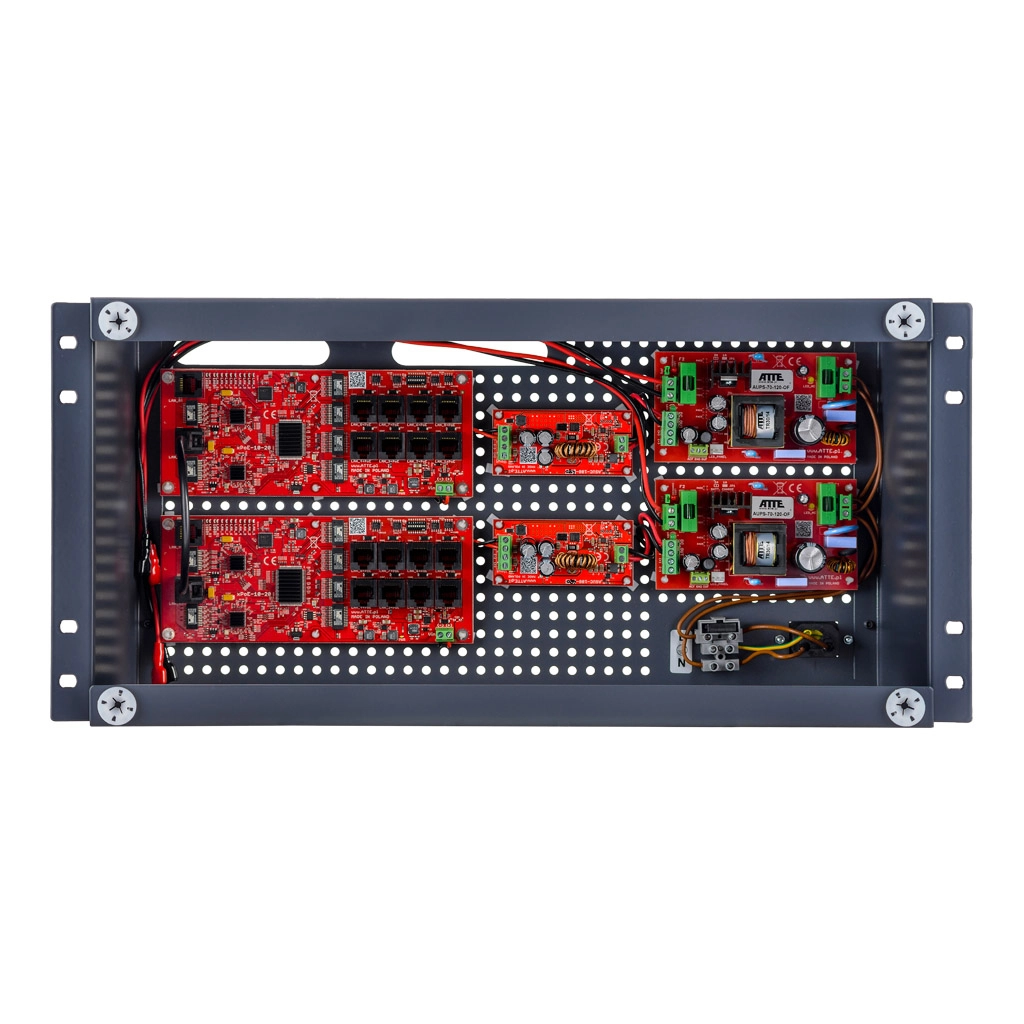

Gotowy zestaw buforowy do 16 kamer IP w obudowie RACK ABOX-R5U0 model IPUPS-16-20-R5U0 marki ATTE.
Stworzony do buforowego zasilania rozbudowanych systemów sieciowej telewizji przemysłowej w wysokiej jakości 4K.
Zestaw przeznaczony jest do zasilania maksymalnie 16 odbiorników PoE 802.3at/af /PASSIVE. Dołączone do zestawu 10-portowe switche wyposażone są w polimerowe bezpieczniki elektroniczne, które są niezależne dla każdego kanału PoE i pozwalają na automatyczny powrót po awarii systemu. Do podłączania rejestratorów NVR dedykowane są łącznie 2 porty Uplink Gigabit Ethernet (10/100/1000M). Z kolei dla kamer łącznie dedykowanych jest 16 portów Fast Ethernet (10/100M).
Urządzenie pozwala na wyłączenie zasilania na konkretnych portach PoE.
Dołączony do zestawu zasilacz buforowy AUPS-70-120-OF działa na poziomie 90% sprawności. Oznacza to, że wnętrze obudowy nie nagrzewa się nadmiernie i dzięki temu wydajność pracy jest stabilna.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób za pomocą diod LED w rożnych kolorach (dokładne oznaczenia w karcie katalogowej).
Szeroki zakres napięcia wejściowego 180VDC~240VAC.
Ciągła moc wyjściowa zasilacza jest równa 2x 72W. Maksymalny budżet mocy dla wyjść PoE 130W.
W zestawie z rackową obudową z serii ABOX, która posiada blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10.8mm.
Zaletą urządzeń w oferowanym zestawie jest wysoka ochrona przeciwzwarciowa, nadprądowa oraz termiczna. Ponadto obwód akumulatora jest chroniony za pomocą bezpiecznika topikowego 6.3A. Jeśli napięcie spada poniżej 10.2V akumulator jest automatycznie odłączany. W przypadku wystąpienia awarii zasilania uaktywniona zostanie sygnalizacja o niepoprawnym działaniu (ACF - brak napięcia AC, OUF - brak napięcia wyjściowego). Służy do tego otwarty kolektor OC o maks. obciążeniu 50mA na każde wyjście.
Zestaw pozwala na rozbudowę o kolejne switche xPoE/IP a także IPB/IPUPS.
Jednoczesne zasilanie i transmisja danych poprzez technologię PoE jest obecnie jednym z najbardziej popularnych sposobów stosowanych w systemach monitoringów. Jedną z zalet jest zminimalizowanie okablowania w danym systemie. Ponadto switch, do którego jest podłączana kamera, automatycznie rozpoznaje źródło zasilania (brak dodatkowych konfiguracji).
UWAGA! Zestaw nie zawiera akumulatorów.
Skład zestawu
- Wewnętrzna, metalowa obudowa ABOX-R5U0 o klasie ochrony IP20,
- 2x Zasilacz buforowy SMPS AUPS-70-120-OF,
- 2x Przetwornica DC/DC podnosząca napięcie ASUC‑100‑480‑OF,
- 2x 10 portowy moduł switcha PoE xPoE‑10‑20‑OF.
Charakterystyka
- Porty LAN: 18x RJ45 100M: 16x PoE, 2x Gigabit Uplink,
- Napięcie zasilania wejściowego: 180 ~ 240VAC,
- Ciągła moc zasilaczy: 2x 72W,
- Sygnalizacja pracy: Tak,
- Szereg funkcjonalnych zabezpieczeń,
- Obudowa: RACK 19",
- Klasa ochrony: IP20,
- Możliwość rozbudowy o kolejne switche,
- Montaż: Szafa teletechniczna.
Dane techniczne
| Informacje o switchu | |
| Porty LAN | 16x RJ45 10/100Mbps 2x Gigabit Uplink 10/100/1000Mbps |
| Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 8 (Vin > 48VDC) 802.3at - do 30W LAN 1 ~ LAN 8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN 1 ~ LAN 8 |
| Wyjścia PoE | LAN 1 ~ LAN 8 |
| Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 8 0.75A |
| Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 8 Elektroniczne z autopowrotem |
| Mikroprzełączniki SW1 | Przełączniki 1 ~ 8 odpowiadają za zasilanie PoE na portach LAN 1 ~ LAN 8 |
| Tryby pracy switcha | - |
| Informacje o zasilaczu | |
| Rodzaj | Impulsowy SMPS |
| Sprawność | 90% przy 60W |
| Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
| Napięcie wejściowe | 180VAC ~ 240VAC |
| Napięcie wyjściowe | 12V |
| Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A |
| Ciągła moc wyjściowa | 2x 72W |
| Zasilanie kamer poprzez wyjście PoE | 48V |
| Max. moc (PoE) | 130W |
| Ogólne | |
| Miejsce na akumulator | Tak, 2x 18Ah |
| Akumulatory | 2x 12V akumulator żelowy lub AGM |
| Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | 1A/2A |
| Zabezpieczenia | Obwód akumulatora: bezpiecznik topikowy 6.3A Akumulator: Jeśli napięcie spada poniżej 10.2V następuje odłączanie sprzętu |
| Obudowa | ABOX-R5U0, metalowa, w kolorze grafitowym |
| Klasa ochrony obudowy | IP20, tamper otwarcia |
| Montaż | Szafa teletechniczna RACK19", specjalne śruby M6 dołączone do zestawu |
| Zakres temperatur pracy | -10oC ~ +40oC |
| Wymiary | 5U, 440mm x 220mm x 180mm |
| Waga | 3500g |
