IPUPS-17-11-H ATTE zestaw buforowy do zasilania 17 kamer IP switch PoE 17P+1UP
- IPUPS-17-11-H
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 22
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego
Kompletny zestaw buforowy do 17 kamer IP w obudowie wewnętrznej ABOX-H model IPUPS-17-11-H marki ATTE.
Stworzony do buforowego zasilania systemów sieciowej telewizji przemysłowej IP.
Umożliwia zasilanie 17 odbiorników PoE 802.3at/af lub PASSIVE. Switch wyposażony jest w bezpiecznik elektroniczny, który jest niezależny dla każdego kanału PoE i pozwala na auto powrót.
Urządzenie pozwala na wyłączenie zasilania na konkretnych portach PoE.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób.
Szeroki zakres napięcia wejściowego 180VDC~240VAC. Napięcie wyjściowe = napięciu wejściowemu.
Ciągła moc wyjściowa zasilacza jest równa 72W. Maksymalny budżet mocy dla wyjść PoE 130W.
W zestawie z zewnętrzną obudową serii ABOX, która posiada blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10.8mm. Posiada również zabezpieczenie przed otwarciem, czyli tzw. tamper otwarcia. Obudowa posiada dławnice, umożliwiających wyprowadzanie kabli. Duży rozmiar obudowy umożliwia ukrycie rejestratora o maksymalnych wymiarach 390mm x 390mm x 60mm.
Tryb Long Range umożliwia przesył danych w odległości do 280 metrów.
Zestaw pozwala na rozbudowę o kolejne switche xPoE/IP a także IPB/IPUPS.
UWAGA! Zestaw nie zawiera akumulatorów.

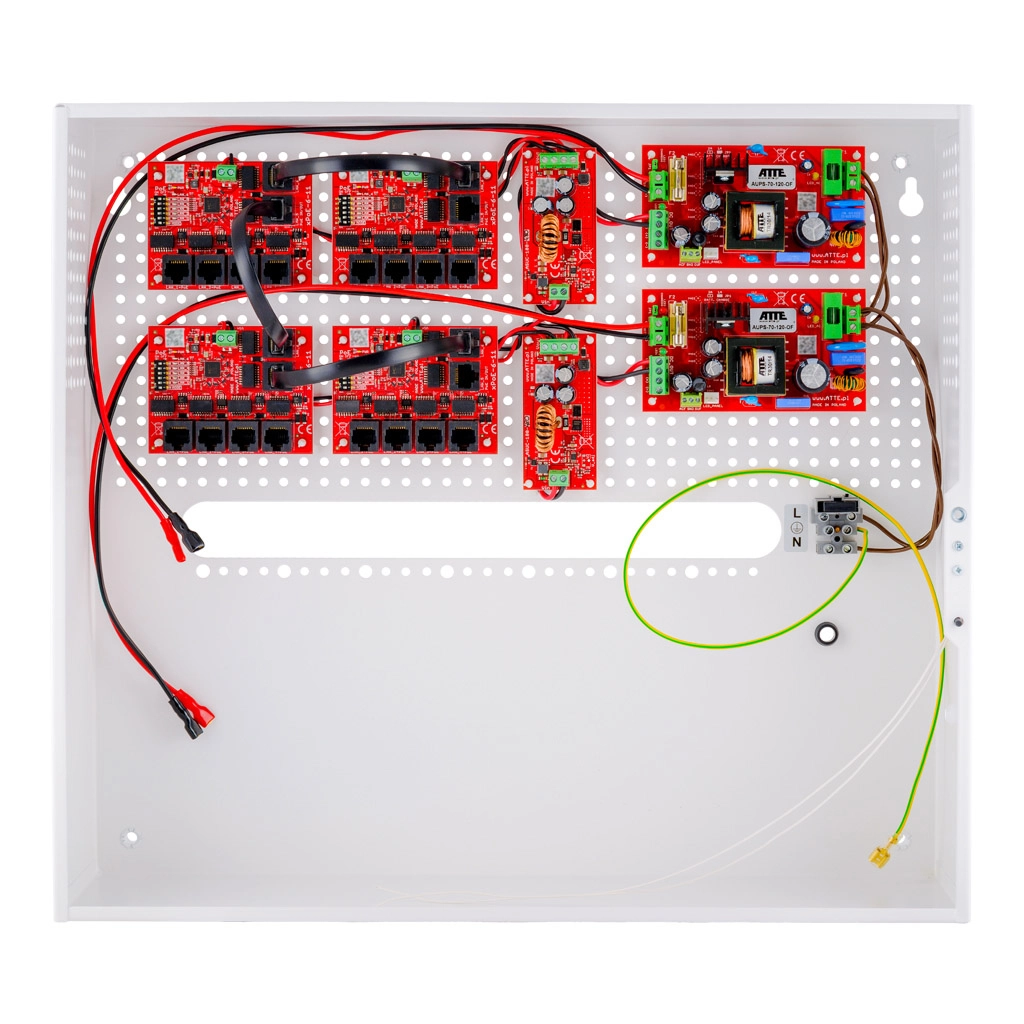

Skład zestawu
- Wewnętrzna obudowa ABOX-H o klasie ochrony IP20,
- Zasilacz buforowy SMPS AUPS-70-120-OF,
- Przetwornica DC/DC podnosząca napięcie ASUC‑100‑480‑OF,
- 4x 6 portowy switch PoE xPoE‑6‑11‑OF.
Charakterystyka
- Porty LAN: 18x RJ45 100M: 17x PoE, 1x Uplink,
- Napięcie zasilania wejściowego: 180 ~ 240VAC,
- Ciągła moc zasilaczy: 2x 72W,
- Sygnalizacja pracy: Tak,
- Szereg funkcjonalnych zabezpieczeń,
- Tryb LONG RANGE: Transmisja danych do 280m,
- Obudowa: Wewnętrzna,
- Klasa ochrony: IP20,
- Możliwość rozbudowy o kolejne switche,
- Montaż: Ścienny, specjalne uchwyty dołączone do zestawu.
Dane techniczne
| Informacje o switchu | |
| Porty LAN | 17x RJ45 10/100Mbps 1x Uplink |
| Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 5 802.3at - do 30W LAN 1 ~ LAN 5 PoE PASSIVE - do 65W LAN 5 / do 40W LAN 1 ~ LAN 4 |
| Wyjścia PoE | LAN 1 ~ LAN 5 |
| Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 4 0.75A LAN 5 1.25A |
| Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 Elektroniczne z autopowrotem |
| Mikroprzełączniki SW1 | Przełącznik 1 odpowiada za tryb pracy switcha - tryb "MODE" Przełącznik 2 ~ 6 odpowiada za zasilanie PoE na portach LAN 1 ~ LAN 5 |
| Tryby pracy switcha | Opcja STANDARD: maksymalny zasięg do 100 metrów (10/100M) - pozycja OFF Opcja LONG RANGE: maksymalny zasięg do 280 metrów (10M) na portach LAN 1 ~ LAN 4, do 100 metrów na portach LAN 5 ~ LAN 6 - pozycja ON |
| Informacje o zasilaczu | |
| Rodzaj | Impulsowy SMPS |
| Sprawność | 90% przy 60W |
| Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
| Napięcie wejściowe | 180VAC ~ 240VAC |
| Napięcie wyjściowe | 12V |
| Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A |
| Ciągła moc wyjściowa | 72W |
| Zasilanie kamer poprzez wyjście PoE | 48V |
| Max. moc (PoE) | 130W |
| Ogólne | |
| Miejsce na akumulator | Tak, 2x 18Ah |
| Akumulatory | 2x 12V akumulator żelowy lub AGM |
| Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | 1A/2A |
| Zabezpieczenia | Obwód akumulatora: bezpiecznik topikowy 6.3A Akumulator: Jeśli napięcie spada poniżej 10.2V następuje odłączanie sprzętu |
| Obudowa | ABOX-H |
| Klasa ochrony obudowy | IP20, tamper otwarcia |
| Montaż | Ścienny |
| Zakres temperatur pracy | -10oC ~ +40oC |
| Wymiary | 400mm x 450mm x 140mm |
| Waga | 4400g |
