IPUPS-9-11-F ATTE gotowy zestaw buforowy do zasilania 9 kamer IP ze switchem PoE 9P+1UP
- IPUPS-9-11-F
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 12
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

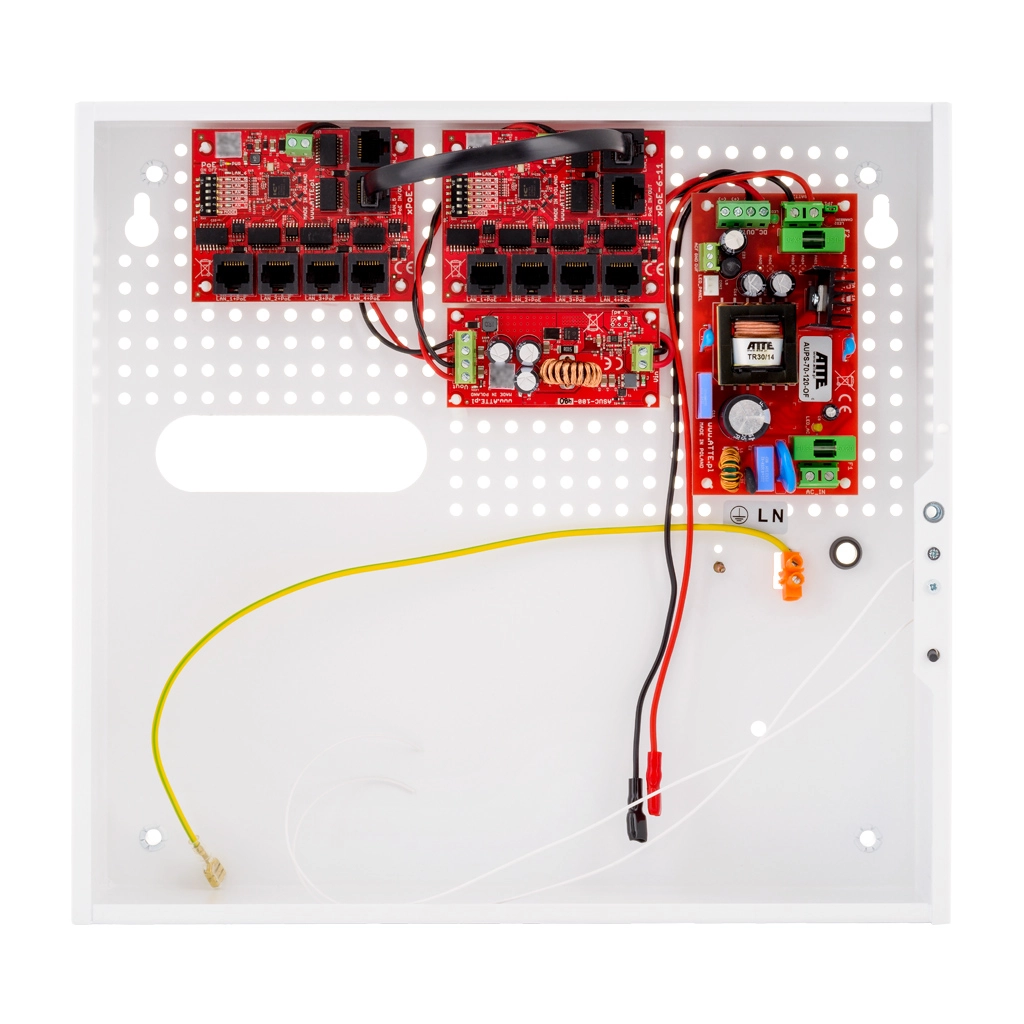

Kompletny zestaw buforowy do 9 kamer IP w obudowie wewnętrznej ABOX-F model IPUPS-9-11-F marki ATTE.
Stworzony do buforowego zasilania systemów sieciowej telewizji przemysłowej IP.
Umożliwia zasilanie 9 odbiorników PoE 802.3at/af lub PASSIVE. Ponadto tryb Long Range umożliwia transmisję danych na 280m. Switch wyposażony jest w bezpiecznik elektroniczny, który jest niezależny dla każdego kanału PoE i pozwala na auto powrót.
Urządzenie pozwala na wyłączenie zasilania na wybranych portach PoE.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób.
Szeroki zakres napięcia wejściowego 10VDC~56VDC. Napięcie wyjściowe = napięciu wejściowemu.
Ciągła moc wyjściowa zasilacza jest równa 72W.
W zestawie z zewnętrzną obudową serii ABOX, która posiada blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10.8mm. Obudowa nie posiada dławnic, umożliwiających wyprowadzanie kabli.
Umożliwia zasilanie poprzez PoE PASSIVE lub poprzez złącze śrubowe. Innym sposobem jest zasilanie kaskadowe, które polega na tym, że jeden xPoE zasila kolejne (port PoE IN/OUT).
Skład zestawu
- Wewnętrzna obudowa ABOX-F o klasie ochrony IP20,
- Zasilacz buforowy SMPS AUPS-70-120-OF,
- Przetwornica DC/DC podnosząca napięcie ASUC‑100‑480‑OF,
- Dwa 6 portowe switche PoE xPoE‑6‑11‑OF.
Charakterystyka
- Porty LAN: 10x RJ45 100M: 9x PoE, 1x Uplink,
- Napięcie zasilania wejściowego: 10 ~ 56VDC,
- Ciągła moc zasilacza: 72W,
- Tryb Long Range: Transmisja do 280 metrów,
- Sygnalizacja pracy: Tak,
- Szereg funkcjonalnych zabezpieczeń,
- Montaż: Ścienny, specjalne uchwyty dołączone do zestawu.
Dane techniczne
| Informacje o switchu | |
| Porty LAN | 9x RJ45 10/100Mbps 1x Uplink |
| Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 5 (Vin > 48VDC) 802.3at - do 30W LAN 1 ~ LAN 5 (Vin > 48VDC) PoE PASSIVE - do 65W LAN 5 / do 40W LAN 1 ~ LAN 4 |
| Wyjścia PoE | LAN 1 ~ LAN 5 |
| Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 4 0.75A LAN 5 1.25A |
| Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 Elektroniczne z autopowrotem |
| Mikroprzełączniki SW1 | Przełącznik 1 odpowiada za tryb pracy switcha - tryb "MODE" Przełącznik 2 ~ 6 odpowiada za zasilanie PoE na portach LAN 1 ~ LAN 5 |
| Tryby pracy switcha | Opcja STANDARD: maksymalny zasięg do 100 metrów (10/100M) - pozycja OFF Opcja LONG RANGE: maksymalny zasięg do 280 metrów (10M) na portach LAN 1 ~ LAN 4, do 100 metrów na portach LAN 5 ~ LAN 6 - pozycja ON |
| Informacje o zasilaczu | |
| Rodzaj | Impulsowy SMPS |
| Sprawność | 90% przy 60W |
| Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
| Napięcie wejściowe | 180VAC ~ 240VAC |
| Napięcie wyjściowe | 12V |
| Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A |
| Ciągła moc wyjściowa | 72W |
| Zasilanie kamer poprzez wyjście PoE | 48V |
| Max. moc (PoE) | 65W |
| Ogólne | |
| Miejsce na akumulator | Tak, 18Ah |
| Akumulatory | 12V akumulator żelowy lub AGM |
| Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | 1A/2A |
| Zabezpieczenia | Obwód akumulatora: bezpiecznik topikowy 6.3A Akumulator: Jeśli napięcie spada poniżej 10.2V następuje odłączanie sprzętu |
| Obudowa | ABOX-F |
| Klasa ochrony obudowy | IP20, tamper otwarcia |
| Montaż | Ścienny |
| Zakres temperatur pracy | -10oC ~ +40oC |
| Wymiary | 300mm x 320mm x 90mm |
| Waga | 2450g |
