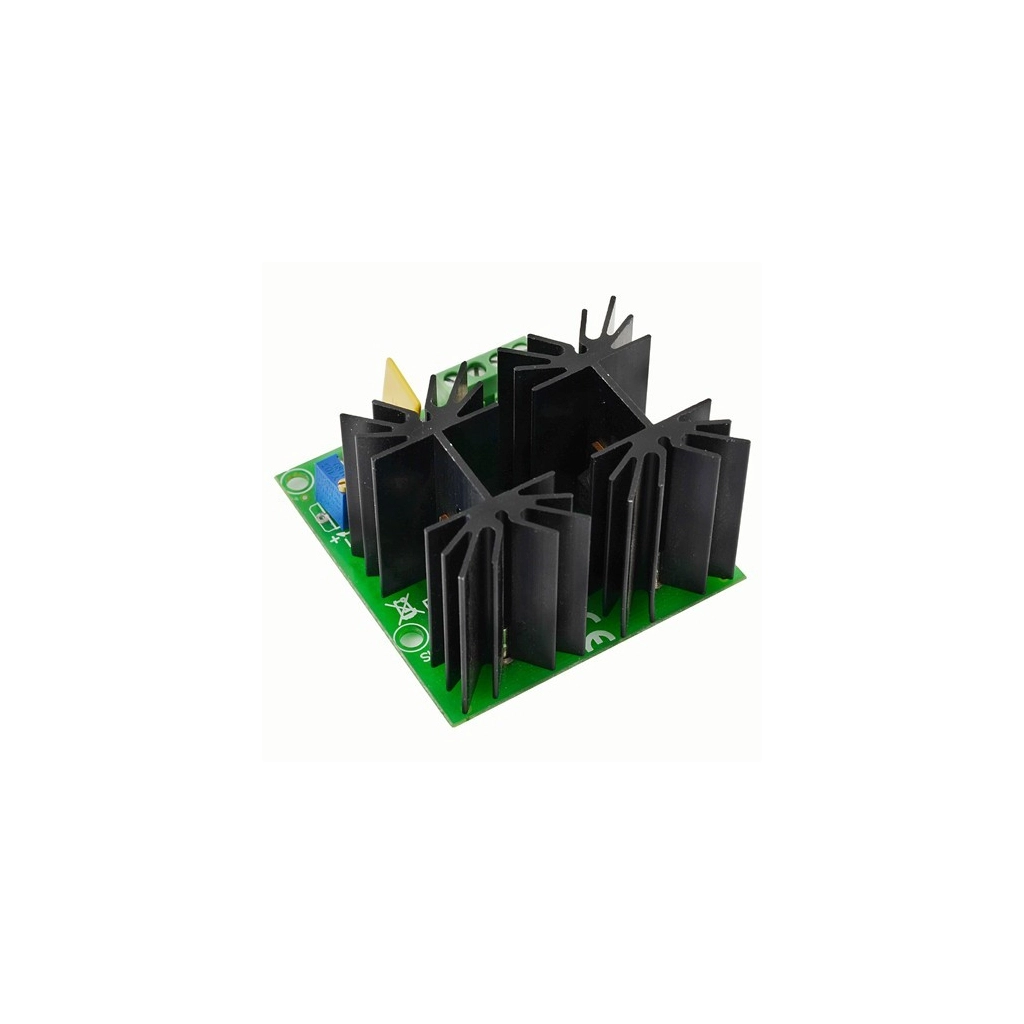

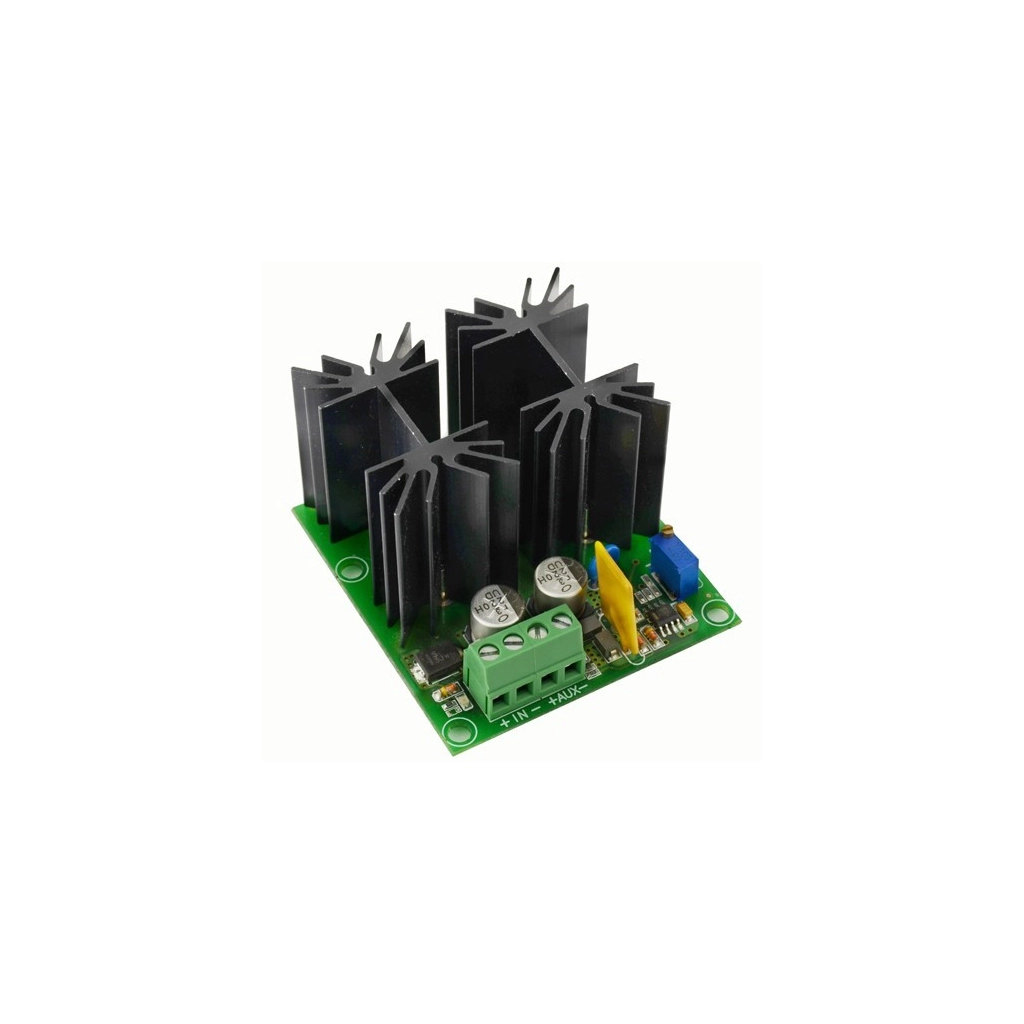

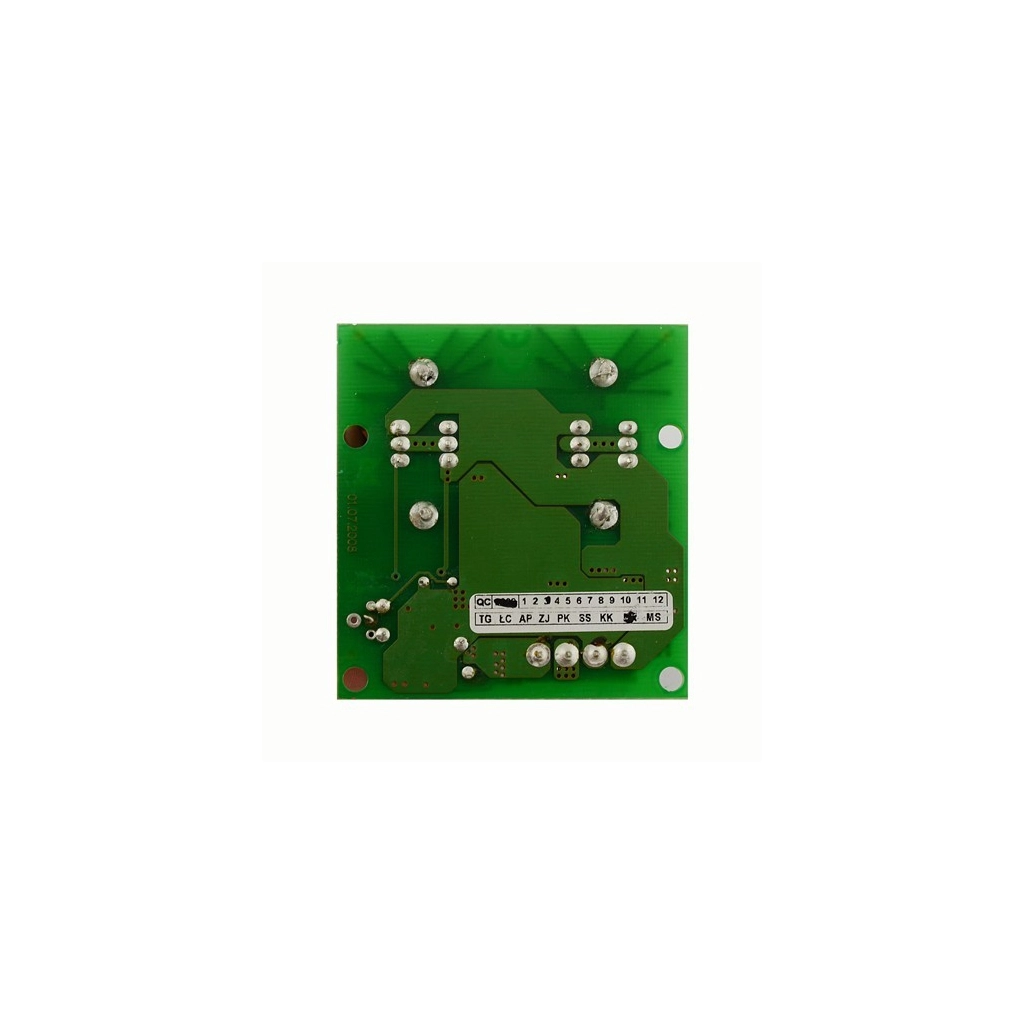

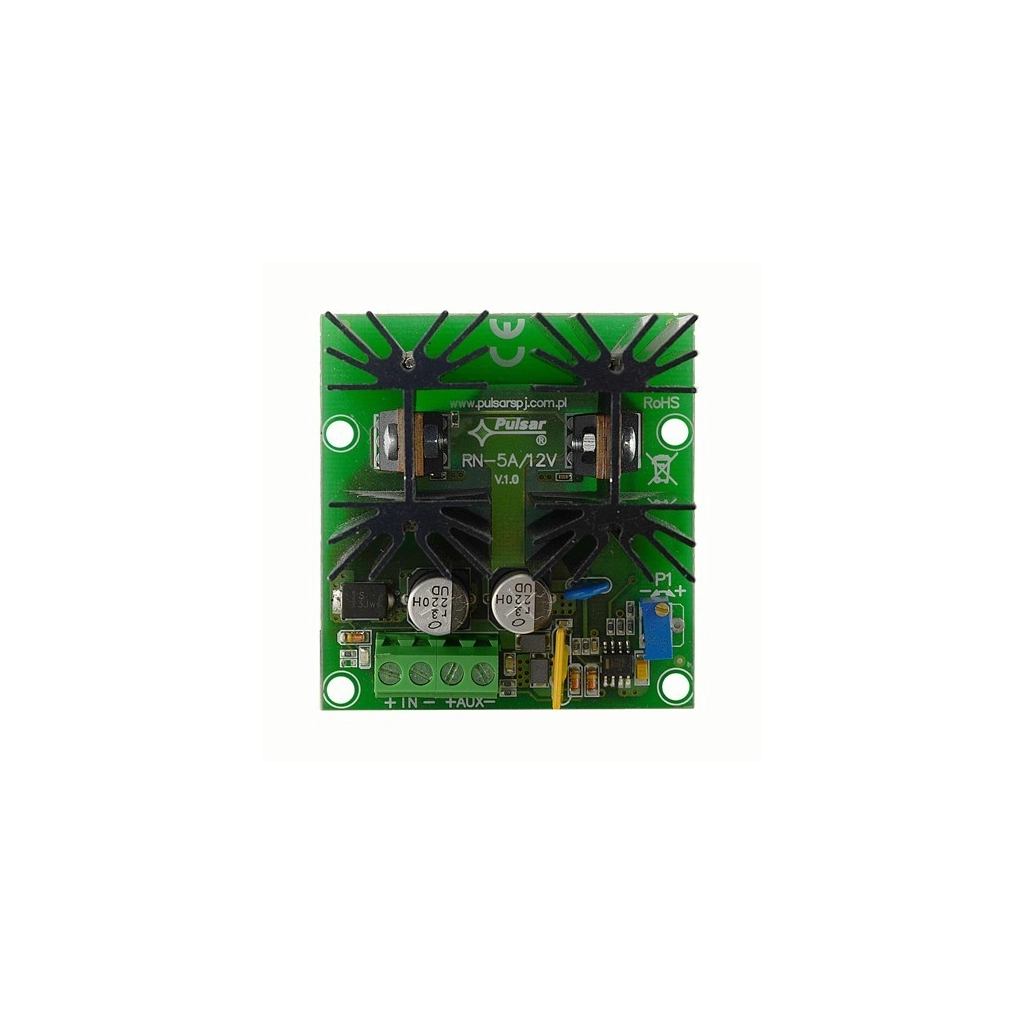

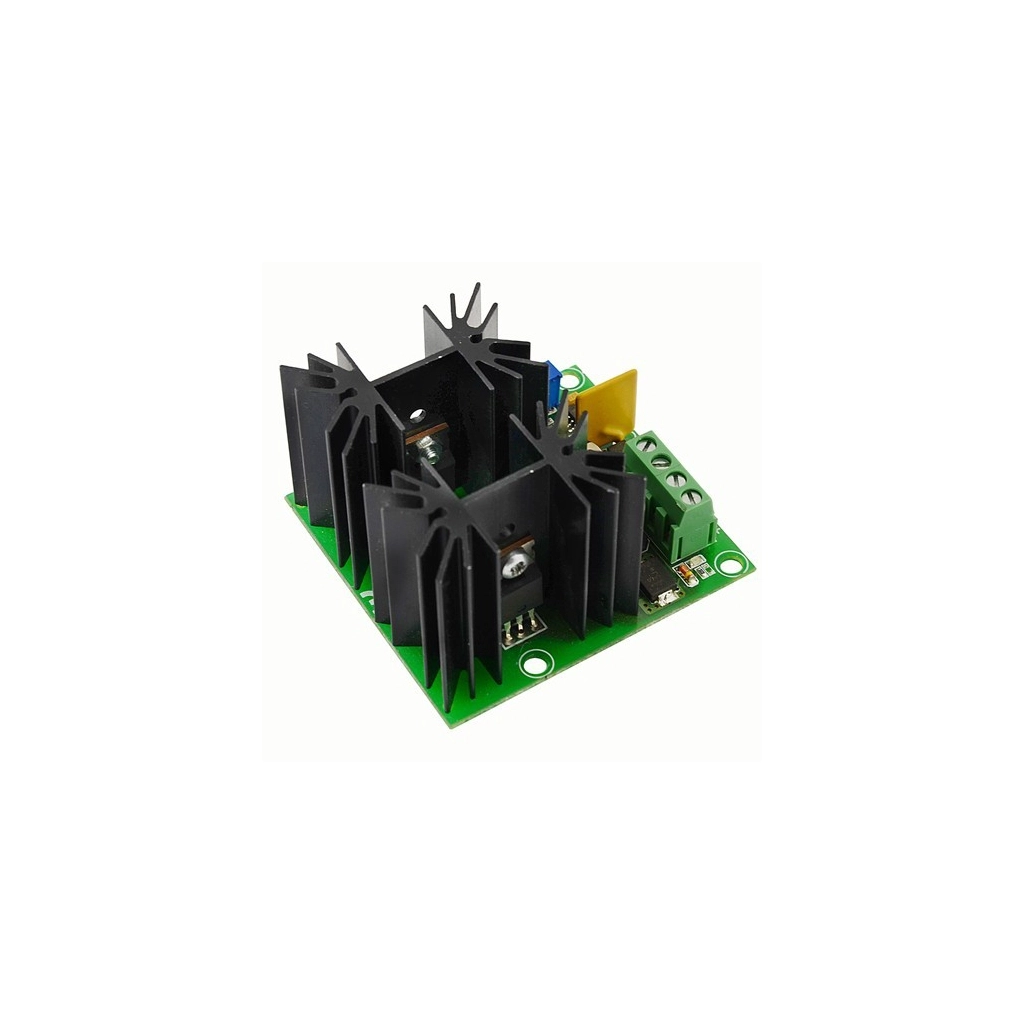

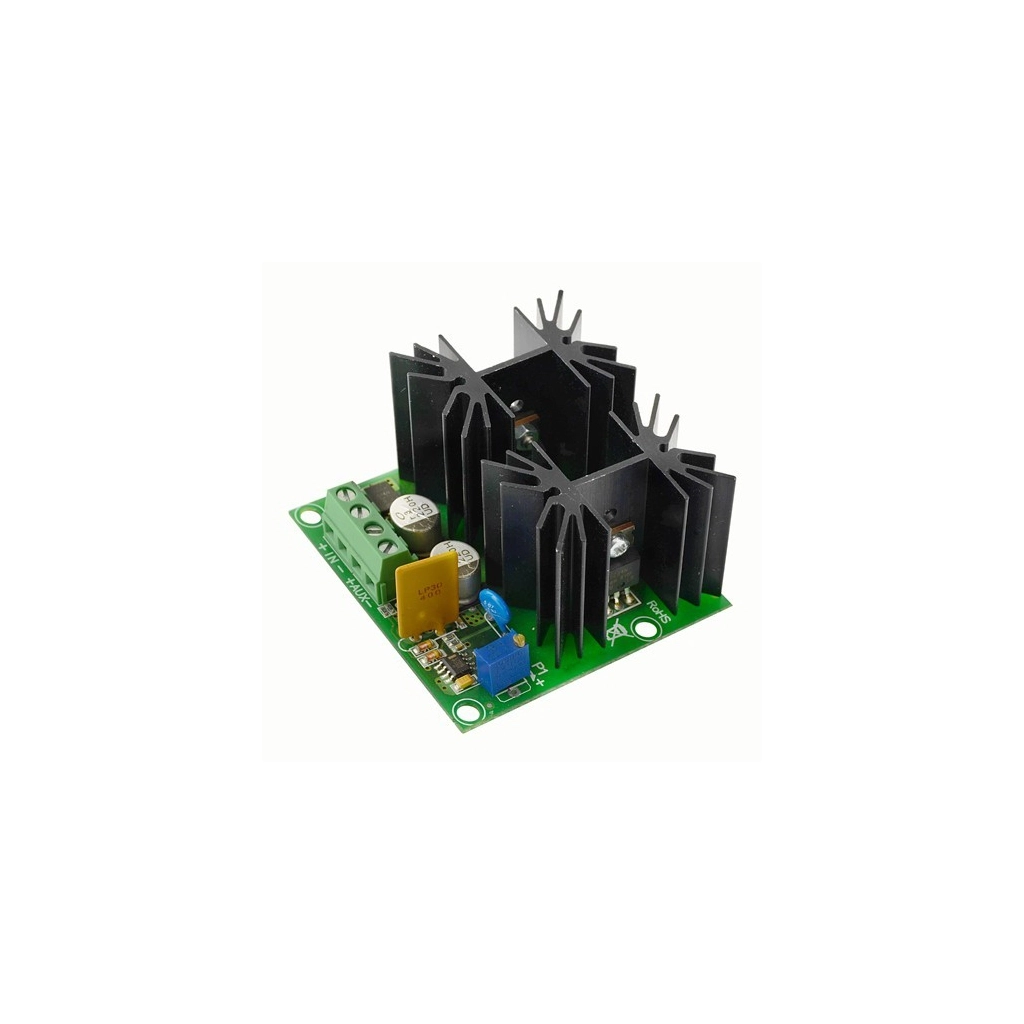

RN500 RN-5A/12V Pulsar reduktor napięcia DC

Reduktor napięcia służy do obniżenia i stabilizacji napięcia DC z zakresu 12V-14V do wartości 12V ( regulacja 11,0VUin). W przypadku gdy napięcie wejściowe spadnie poniżej progu ustawionego napięcia wyjściowego, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia U<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej. Reduktor w połączeniu z typowym zasilaczem buforowym dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 10,0V-12,0 V DC. W szczególności dedykowany jest do systemów telewizji przemysłowej CCTV (kamery, podświetlacze IR) , kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 12V DC (-10%/+5%) i nie mogą być zasilane bezpośrednio z wyjścia 13,8V DC zasilacza buforowego. Maksymalny prąd obciązenia reduktora wynosi 5,0A. Wyjście reduktora wyposażone jest w zabezpieczenie przeciążeniowe (OLP). Reduktor wyposażony jest w optyczną sygnalizację pracy informującą o stanie zasilania DC i wyjścia DC. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy”(0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Charakterystyka

• Zasilanie: 9V÷14VDC
• Wyjście zasilania: 5A/12VDC
• Zabezpieczenia: SCP, OLP

Dane techniczne
